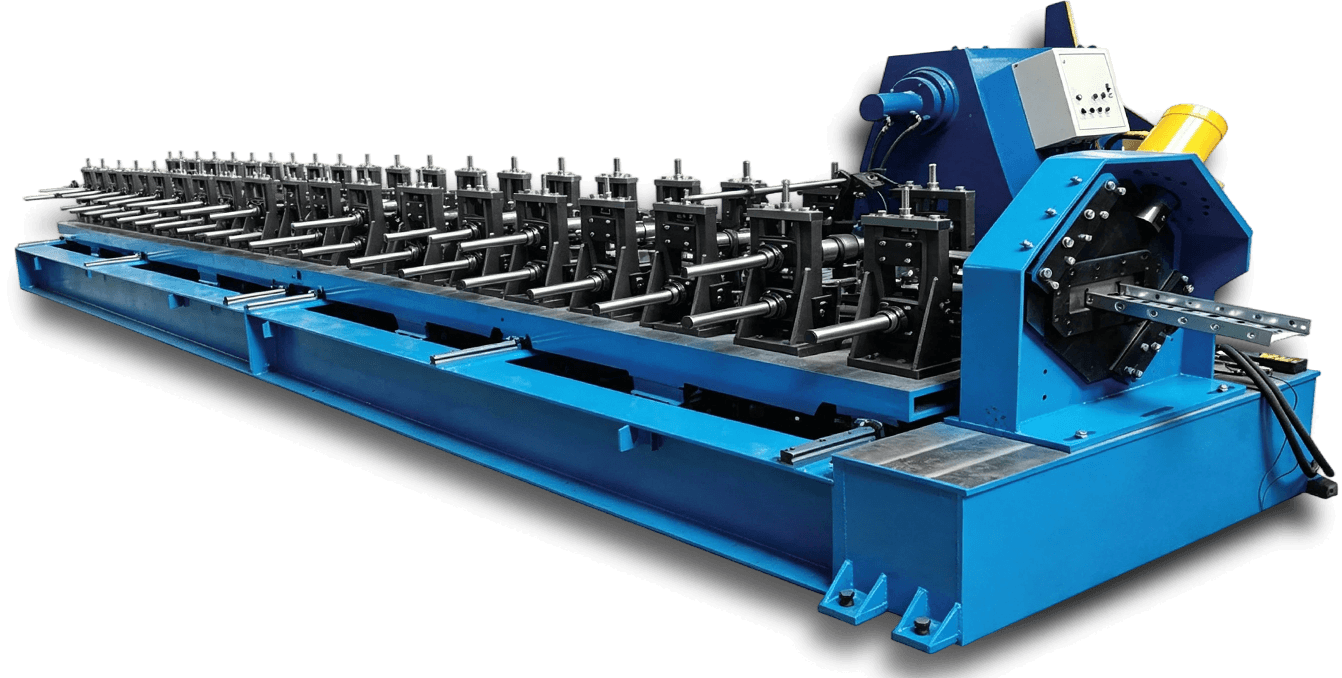

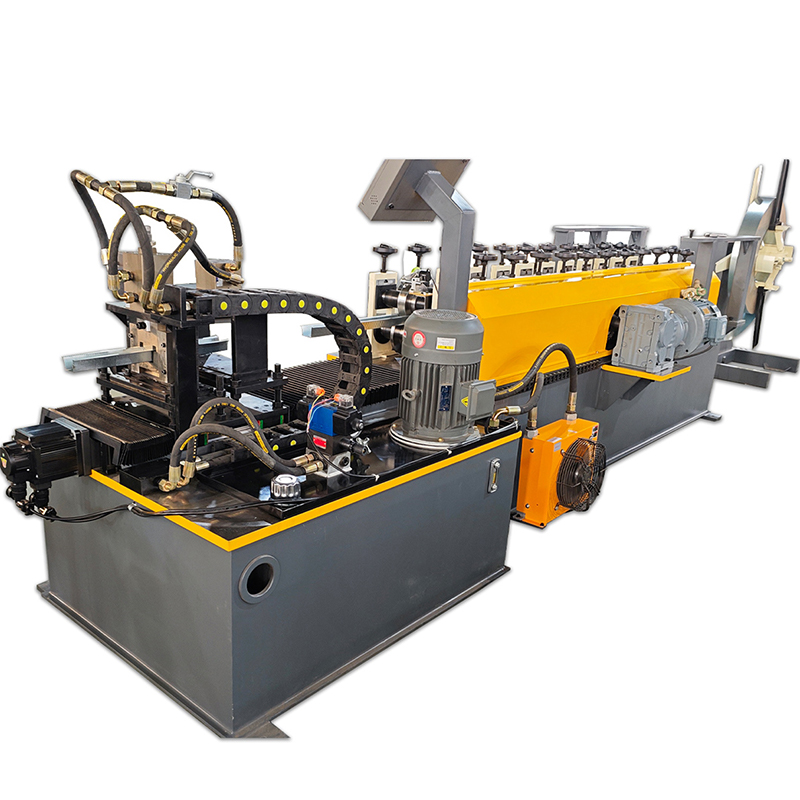

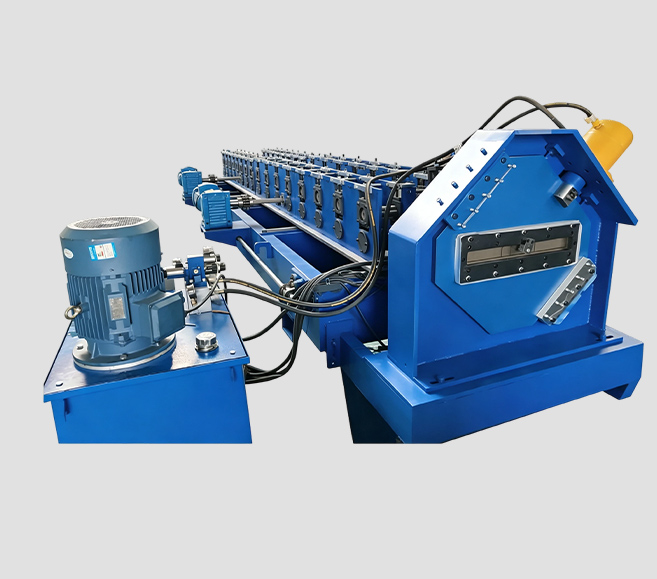

I. Descripción general del equipo
La serie de máquinas formadoras de rollos de bandejas para cables es una línea de producción automatizada de conformado de rollos en frío diseñada específicamente para la fabricación de bandejas para cables. A través de un proceso continuo de conformado por laminación en frío, el equipo transforma bobinas de tiras de acero en varios tipos de productos de bandejas para cables —como estilos de canal, bandeja, lado de escalera y placa de cubierta— en una sola pasada.

La línea de producción integrada combina múltiples procesos —incluidos desenrollado, nivelación, punzonado, conformado y corte— en un solo sistema. Utiliza un sistema de control PLC totalmente automatizado y presenta capacidades básicas como cambio automático de perfil, ajuste rápido de ancho y formación continua a alta velocidad. El equipo es compatible con una amplia gama de materias primas, incluidas tiras de acero galvanizado, láminas laminadas en frío, láminas laminadas en caliente, acero inoxidable y aluminio. Tiene capacidad para anchos de tira de 60 mm a 950 mm y espesores de 0,6 mm a 2,5 mm, cumpliendo con los requisitos de producción para diversos productos de bandejas para cables.

Los componentes clave provienen de reconocidas marcas nacionales e internacionales, lo que garantiza un rendimiento general superior y estabilidad operativa a largo plazo.

II. Áreas de aplicación
Las bandejas para cables son productos auxiliares esenciales en las industrias de energía eléctrica y construcción, ampliamente utilizados en:

Sistemas de energía: tendido de cables y soporte para centrales eléctricas, subestaciones y proyectos de transmisión y distribución de energía.

Proyectos de construcción: Sistemas de cableado eléctrico y de bajo voltaje para edificios comerciales, complejos de oficinas, hospitales, escuelas y otras instalaciones.

Instalaciones Industriales: Gestión de cables para sistemas de energía y control en diversas fábricas y minas.

Tránsito ferroviario: Instalaciones de bandejas portacables para proyectos de infraestructura a gran escala, como ferrocarriles de alta velocidad y metros.

Instalaciones de Comunicación: Gestión y protección de cables para centros de datos y estaciones base de comunicaciones.

Nuevos Proyectos Energéticos: Sistemas de transmisión y cableado de energía para centrales fotovoltaicas y parques eólicos.

El equipo es capaz de producir una amplia gama de tipos de bandejas portacables —incluidos estilos de canal, fondo sólido (bandeja), escalera y cubiertas— para cumplir con diversos requisitos en diversas especificaciones y escenarios de aplicación.

III. Proceso de producción
El flujo del proceso de toda la línea de producción es el siguiente:

Desenrollado → Nivelación/Aplanamiento → Alimentación/Perforación servo → Alimentación guiada → Formado de rollos → Corte a medida → Descarga del producto terminado
Descripción de cada etapa:

Descripción de la función del proceso
Desenrollado: El desenrollador hidráulico soporta la bobina de acero (carga máxima: 10 toneladas) y está equipado con un brazo de sujeción neumático.
Nivelación/Aplanamiento: El nivelador multirodillo realiza un aplanamiento preciso de la tira de acero, eliminando la tensión interna para garantizar la precisión del conformado.
Servoalimentación + Perforación: El sistema servo garantiza un posicionamiento preciso de la alimentación; la prensa perforadora forma nervaduras de refuerzo inferiores o varios patrones de orificios.
Alimentación guiada: el dispositivo de guía alinea y alimenta automáticamente el material, acomodando una alimentación suave para tiras de acero de diferentes anchos.
Unidad de formación ajustable modular de conformado de rodillos; un solo conjunto de rodillos produce múltiples especificaciones de bandeja portacables, y los cambios de tamaño se logran ajustando el espacio entre rodillos y la configuración de los rodillos.
Corte a longitud: corte automático basado en longitudes preestablecidas mediante sistemas hidráulicos o mecánicos; garantiza alta precisión y bordes de corte limpios.
Descarga de producto terminado: la plataforma de descarga recibe productos terminados; garantiza un flujo de trabajo fluido y eficiente.

Toda la línea admite modos de operación tanto automáticos como manuales, lo que permite una operación sincronizada o segmentada, ofreciendo flexibilidad y facilidad de uso.

IV. Servicio y soporte
Como fabricante profesional de equipos de perfilado en frío, brindamos servicios integrales y de ciclo de vida completo —desde el análisis de necesidades iniciales hasta el inicio operativo:

1. Consulta técnica preliminar y diseño de soluciones
Ofrecemos selección personalizada de equipos y planes de diseño de líneas de producción basados en los dibujos de productos del cliente, los requisitos de capacidad de producción y las condiciones del sitio.

2. Diseño y fabricación personalizados
Admitimos personalización no estándar y diseñamos unidades complejas y especializadas de perfilado en frío adaptadas a los requisitos específicos del cliente. Cada etapa —desde el diseño de herramientas de laminación y simulación del proceso de conformado hasta la fabricación del equipo— está completamente controlada.

3. Instalación, Puesta en Marcha y Capacitación Operativa
Después de la entrega del equipo, enviamos ingenieros profesionales al sitio para su instalación y puesta en servicio. También brindamos capacitación sistemática a los operadores del cliente para garantizar un inicio rápido y una operación estable de la línea de producción.

4. Soporte técnico postventa
Ofrecemos servicios de consulta técnica a largo plazo y suministro de repuestos para garantizar que el equipo funcione de manera confiable durante todo su ciclo de vida.

5. Optimización y actualización continua
Brindamos servicios de valor agregado —como modernización de equipos y mejora de capacidad— para adaptarnos a las cambiantes necesidades de producción.

V. Ventajas principales
1. Producción multifuncional y flexible
El equipo utiliza una estructura de formación modular y ajustable; un solo conjunto de rodillos puede producir bandejas para cables de diversas especificaciones. Los ajustes de tamaño se logran modificando el ancho de apertura de la máquina formadora y la configuración de los rodillos. Se pueden acomodar productos de diferentes anchos y alturas mediante ajustes automáticos del motor, y los cambios se completan simplemente ingresando parámetros en la pantalla táctil —realizando realmente el concepto de "un conjunto de herramientas, múltiples productos"

2. Alta velocidad y eficiencia; capacidad líder en la industria
Velocidad de punzonado en línea: 2,5–5 m/min
Velocidad de formación continua: 10–15 m/min
Velocidad de perforación: 60–90 golpes/min, lo que aumenta significativamente la eficiencia de producción

3. Robusto, duradero y confiable
Los soportes de conformado cuentan con una estructura de hierro fundido sometida a un tratamiento de templado, lo que garantiza una alta resistencia y una larga vida útil.
Los ejes de rodillos están hechos de acero 40Cr, tratado térmicamente (apagado y templado) hasta una dureza de HB280.
Las matrices de conformado están hechas de acero GCr15, endurecido (extinguido) a HRC 56–62.
El sistema de accionamiento utiliza cajas de cambios; cada soporte de formación está equipado con una caja de cambios independiente, lo que garantiza un funcionamiento estable y de alta intensidad durante largos períodos.
La bancada de la máquina es una estructura de placa de acero soldada sometida a templado para eliminar tensiones internas y evitar deformaciones.

4. Control inteligente y fácil operación
Cuenta con control PLC totalmente automático con múltiples sistemas de protección de seguridad. La pantalla táctil HMI permite una configuración de parámetros intuitiva y conveniente, lo que reduce significativamente los requisitos de habilidades del operador.

5. Diseño compacto y que ahorra espacio
Toda la línea presenta un diseño racional, compacto y ocupa poco espacio, lo que la hace adecuada para varios diseños de fábrica.

6. Ecológico, de bajo ruido y energéticamente eficiente
Bajo ruido de funcionamiento; cumple con estándares de producción ecológicos, respetuosos con el medio ambiente y que ahorran energía.

Línea de producción de estanterías — Fabricante profesional, integración completa de líneas, solución integral

I. Descripción general

La línea de producción de estanterías es un sistema integrado compuesto por múltiples máquinas especializadas, que cubre los procesos de conformado, soldadura y estampado en frío para todos los componentes del núcleo —como montantes, vigas (vigas cajón/vigas P), estantes y refuerzos. Guiada por los principios básicos de división especializada del trabajo, integración coordinada y eficiencia inteligente, la línea ofrece a los clientes soluciones integrales de equipos que abarcan todo el proceso, desde el conformado de perfiles hasta la soldadura y el ensamblaje.

El conjunto de equipos es compatible con una amplia gama de materias primas —incluidas tiras de acero galvanizado, láminas laminadas en frío, láminas laminadas en caliente y acero de alta resistencia— en espesores que oscilan entre 0,4 mm y 4,0 mm. Cumple con los requisitos de producción para todo el espectro de estanterías de almacenamiento de servicio liviano, mediano y pesado, lo que lo hace particularmente adecuado para proyectos de alto estándar, como almacenes automatizados inteligentes, centros logísticos de comercio electrónico e instalaciones de almacenamiento a gran escala.

II. Descripción general de la serie de equipos

1. Máquina formadora de rollos en frío para montantes de estanterías
Equipos especializados diseñados para la fabricación de montantes de cremallera (componentes portantes verticales). Los montantes sirven como elementos centrales de soporte de carga del sistema de estanterías; Por lo general, presentan secciones transversales en forma de C, U u octogonales y están perforados con patrones densos de agujeros en forma de "mariposa" o diamante para facilitar la conexión precisa con vigas y otros componentes.
Perforación: Perforación continua, de una sola pasada, de patrones de agujeros densos (formas de mariposa o diamante) con una precisión posicional de ±0,1 mm.
Proceso de conformado: conformado progresivo con rodillos en frío; El error de longitud acumulada para un montante de 16 metros se controla dentro de ±1 mm.
Método de corte: Corte o aserrado hidráulico en línea, asegurando bordes limpios y sin rebabas.
Especificaciones: Alto 50–200 mm, Ancho 40–120 mm, Espesor 1,2–4,0 mm.

2. Máquina formadora de rollos en frío para vigas de bastidor (vigas de caja / vigas en P)
Equipos especializados diseñados para la fabricación de vigas de cremallera (componentes portantes horizontales). Las vigas son los componentes que sostienen directamente la carga. Los tipos de sección transversal comunes incluyen vigas cajón (vigas entrelazadas) y vigas en P, ambas caracterizadas por una alta resistencia y una capacidad de carga superior. Las vigas de caja se forman formando con rodillos dos perfiles simétricos y bloqueándolos firmemente entre sí mediante un mecanismo de enclavamiento automatizado; esto da como resultado una costura ajustada y una alta integridad estructural, ofreciendo un mejor rendimiento de carga que las vigas estándar de una sola pieza. Las vigas en P cuentan con una sección transversal cerrada de una sola pieza y son adecuadas para sistemas de estanterías de servicio medio. Viga de enclavamiento: formada por secciones superior e inferior separadas que se entrelazan y sujetan automáticamente entre sí mediante un mecanismo de unión, lo que garantiza una costura ajustada y sin espacios.
P-Beam: Formado como un perfil único de sección cerrada; presenta una estructura simple y es adecuado para estanterías de servicio mediano.
Punzonado con gancho/pestaña: Equipo opcional de punzonado con gancho/pestaña de viga disponible (consulte el Artículo 7 para obtener más detalles).
Especificaciones: Alto 40–120 mm, Ancho 30–50 mm, Espesor 0,8–2,0 mm.

3. Máquina formadora de rollos en frío para estanterías
Equipo de conformado especializado para la producción de estanterías (estanterías horizontales). La plataforma soporta artículos pequeños o sueltos y generalmente presenta un perfil plano, de nervadura reforzada o con bridas, lo que proporciona una superficie lisa y una distribución de carga uniforme.
Formación de nervaduras reforzadas: la placa base y las nervaduras están laminadas como una unidad integrada, lo que mejora la capacidad de carga.
Bridas: Las bridas de borde aumentan la resistencia estructural y proporcionan una apariencia ordenada y estética.
Especificaciones: Ancho 200–1200 mm, Espesor 0,4–1,5 mm.
Configuraciones opcionales: Puede equiparse con unidades automáticas de bridado y apilamiento para mejorar los niveles de automatización.

4. Máquina formadora de rollos en frío para estanterías con tirantes diagonales
Equipos de conformado especializados para la producción de tirantes diagonales para estanterías (componentes de refuerzo diagonal). Estos tirantes refuerzan la parte trasera de la estantería, mejorando la estabilidad general y la resistencia a la carga lateral; los perfiles suelen tener forma de C, de U o tubulares.
Aplanamiento/perforación de extremos: aplanamiento en línea y perforación de orificios de montaje en ambos extremos; elimina la necesidad de procesamiento secundario.
Corte de longitud fija: corte automático a longitudes específicas con una precisión de ±0,5 mm.
Especificaciones: Ancho 20–50 mm, Espesor 0,8–2,5 mm.

5. Máquina de soldadura automática para vigas de estanterías
Equipo de soldadura automatizado diseñado para fijar placas conectoras a ambos extremos de la viga. La soldadura por vigas es un paso fundamental en la producción de estanterías y afecta directamente la precisión del montaje y la seguridad general de carga. La calidad de la soldadura determina la resistencia de la conexión entre la viga y el montante. Soldadura automática de doble cañón: la soldadura simultánea en ambos extremos aumenta significativamente la eficiencia; ideal para producción continua de gran volumen.
Alta precisión de posicionamiento: los accesorios de posicionamiento neumáticos garantizan una colocación precisa de los conectores y una calidad de soldadura constante.
Facilidad de operación: control PLC con configuración de parámetros de pantalla táctil y arranque con un solo toque; no se requiere soldador especializado.
Aplicaciones: Soldadura de varios conectores de extremo de viga (ganchos/dientes); diseñado para su uso con equipos de estampación/formado de ganchos de viga.

6. Máquina de soldadura automática para montantes de bastidor
Equipos de soldadura automatizados diseñados específicamente para conectar componentes en la base o parte superior de montantes. Solda placas base, placas superiores o refuerzos, asegurando conexiones seguras entre el montante y el piso u otras estructuras, garantizando así la seguridad general del sistema de estanterías.
Alto nivel de automatización: incluye posicionamiento, sujeción y soldadura automáticos —un proceso totalmente automatizado.
Soldadura multiposición: Capaz de soldar placas base, placas superiores, refuerzos y otros puntos.
Aplicaciones: Soldadura de placas base verticales, placas superiores y refuerzos.

7. Equipos de estampado y conformado para ganchos de vigas de bastidor
Equipos de estampación y conformado dedicados a producir los ganchos (conectores) que se encuentran en ambos extremos de la viga. Estos ganchos —pestañas metálicas que conectan la viga al montante— requieren alta precisión dimensional y resistencia, ya que estos factores determinan directamente la estabilidad de la conexión.
Sistema multiestación integrado: combina punzonado, conformado, doblado y corte en una sola unidad; velocidad de estampado de 60–90 golpes por minuto.
Alta precisión: la precisión dimensional del gancho de ±0,1 mm garantiza una alineación precisa con las ranuras verticales.
Integración del sistema: Los ganchos formados se sueldan a ambos extremos de la viga utilizando la máquina de soldadura automática de vigas (Artículo 5).
Se puede combinar con una máquina formadora de vigas en frío para crear una línea de producción de vigas completa: Formación de vigas → Transporte en línea → Alimentación automática con gancho → Soldadura automática → Salida de producto terminado.

III. Descripción general de la configuración de la línea de producción

No. Nombre del equipo Propósito principal Especificaciones aplicables
1 Máquina perfiladora vertical Formadora vertical (perfiles C/U/octogonales) Espesor: 1,2–4,0 mm
Máquina formadora de rollos de 2 vigas Formación de vigas en caja/vigas P Espesor: 0,8–2,0 mm
3 Máquina formadora de paneles de estantería Formadora de paneles de estantería (tipos de nervaduras planas/reforzadas) Espesor: 0,4–1,5 mm
4 Máquina formadora de rodillos de tirantes/soportes Formación de tirantes y tirantes. Espesor: 0,8–2,5 mm
5 Máquina automática de soldadura de vigas: Soldadura automática de conectores de extremos de vigas para uso con vigas
6 Máquina automática de soldadura vertical: Soldadura de placas base verticales/placas superiores. Para uso con montantes
Máquina de estampación de conectores de vigas de 7 pulgadas Estampación/formación de conectores de vigas (ganchos) Velocidad de estampación: 60–90 golpes/min

IV. Ventajas principales

1. Línea integrada, solución integral
El conjunto completo de equipos cubre los procesos de conformado, soldadura y punzonado de los cuatro componentes principales de los estantes de almacenamiento (montantes, vigas, estantes y tirantes). Esto elimina la necesidad de abastecimiento de múltiples proveedores; el equipo es altamente compatible y eficiente, acortando el tiempo de producción.

2. Roles especializados, eficiencia multiplicada
Cada máquina funciona de forma independiente pero colaborativa, lo que permite un sistema de gestión integrado e inteligente para toda la línea. Una sola línea requiere sólo 3–5 operadores, lo que reduce los costos laborales en un 60% en comparación con los métodos de procesamiento segmentados tradicionales.

3. Alta precisión, lo que garantiza la seguridad de las estanterías
Para montantes de 16 metros, el error acumulado es < ±1 mm y la precisión de la posición del orificio es ±0,1 mm; la precisión de la conexión entre vigas y montantes está estrictamente controlada. La alta precisión garantiza una instalación fluida, estabilidad estructural y una capacidad de carga segura.

4. Cambio automático de herramientas, producción flexible
Todas las máquinas cuentan con capacidades de cambio automático de herramientas —los motores controlados por PLC ajustan automáticamente el ancho de apertura y las posiciones de balanceo. Cambiar las especificaciones simplemente requiere ingresar nuevos valores, un proceso que se completa en solo 3 minutos. Esto es ideal para cambiar rápidamente entre pedidos que involucran diversos tipos y especificaciones de productos.

5. Robusto, duradero y confiable
Los bastidores de las máquinas se someten a un templado para eliminar la tensión interna, lo que garantiza una alta rigidez y resistencia a la deformación.
Los rodillos están hechos de acero especial Cr12MoV, tratados con enfriamiento al vacío y procesamiento criogénico para lograr una dureza de HRC58–62.
Los componentes eléctricos clave provienen de marcas japonesas o alemanas para garantizar un funcionamiento estable y a largo plazo.

6. Control inteligente, fácil operación
Cuenta con control PLC totalmente automático y una pantalla táctil HMI; la configuración de parámetros es intuitiva y conveniente, y el sistema incluye diagnóstico automático de fallas y alarmas, lo que reduce los requisitos de habilidades de los operadores.

V. Áreas de aplicación

La serie de equipos inteligentes para estanterías de almacenes se utiliza ampliamente en:

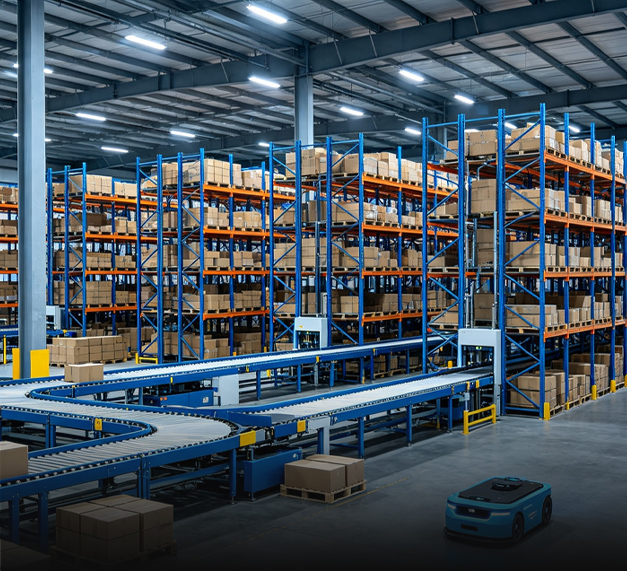

Almacenes automatizados inteligentes: los componentes de estanterías de alta precisión garantizan el funcionamiento eficiente de los sistemas de almacenamiento automatizados.

Centros logísticos de comercio electrónico: Satisfacer la necesidad de almacenamiento y recuperación eficiente de inventarios masivos de productos.

Almacenes de fabricación: Producción en masa personalizada de componentes de estanterías de alta resistencia.

Almacenamiento en cadena de frío: materiales resistentes a la intemperie adecuados para entornos de baja temperatura y alta humedad.

Comercio minorista y supermercados: estanterías expositoras y sistemas de estanterías de servicio mediano.

VI. Servicio y soporte

Diseño de la solución: selección personalizada de equipos y diseño de la línea de producción según los dibujos de productos del cliente y la planificación de la capacidad.

Fabricación personalizada: soporte para personalización no estándar, con supervisión total desde el diseño del rollo hasta la fabricación completa de la máquina.

Instalación y puesta en servicio: instalación, puesta en servicio y capacitación del operador en el sitio proporcionada por ingenieros para garantizar un rápido inicio de la producción.

Soporte posventa: consulta técnica a largo plazo y suministro de repuestos; Los ingenieros poseen visas válidas y están disponibles para servicio in situ en todo el mundo en cualquier momento.

VII. Por qué elegirnos

Casi 20 años de experiencia en fabricación: tecnología madura, procesos refinados y calidad confiable.

Capacidades integrales de la línea de producción: Equipos que cubren la formación y soldadura de todos los componentes centrales del bastidor.

Fabricante directo: sin intermediarios, ofrece una excelente relación calidad-precio.

Fuertes capacidades de ingeniería personalizada: capacidad para diseñar varias líneas complejas de conformado de rodillos en frío adaptadas a las necesidades específicas de los clientes.

Red de servicios global: Ingenieros con visas listas para usar y capacidades de respuesta rápida.

¡Contáctenos para propuestas y cotizaciones detalladas!

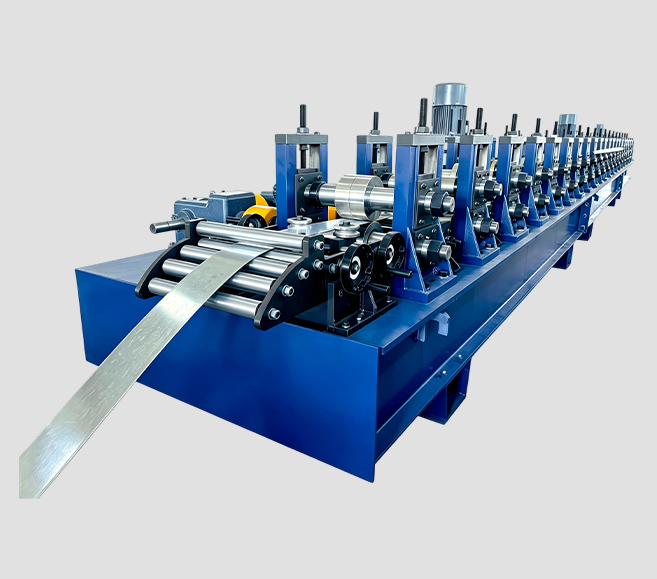

Serie de equipos de estructura de montaje solar – Un fabricante profesional que ofrece soluciones integrales que cubren todo el espectro de soportes de montaje y seguimiento, desde tiras de acero hasta productos terminados – entrega integral.

I. Descripción general de la serie
La serie de equipos de estructura de montaje solar es una línea de producción completa de conformado por flexión en frío diseñada específicamente para fabricar diversos componentes centrales de sistemas de montaje solar fotovoltaico (PV). Los sistemas de montaje de energía solar fotovoltaica son marcos metálicos hechos de tiras de acero continuas mediante un proceso de doblado en frío, que se utilizan para colocar, instalar y fijar paneles solares en sistemas de generación de energía solar. Los sistemas de montaje fotovoltaico son componentes estructurales cruciales de los sistemas de soporte solar y se caracterizan por su versatilidad, robustez, estética y facilidad de instalación y ajuste.
Esta serie de equipos utiliza un proceso continuo de doblado y laminado en frío para completar todo el proceso de desenrollado, nivelación, punzonado, perfilado, corte longitudinal y salida de bobinas metálicas de una sola vez, produciendo directamente varios perfiles de montaje fotovoltaico terminados. El equipo adopta un control PLC totalmente automático y una interfaz hombre-máquina con pantalla táctil, lo que permite una operación continua totalmente automatizada desde el desenrollado hasta la salida del producto terminado.
En 2025, la capacidad fotovoltaica recién instalada en China superó los 250 GW, lo que impulsó un aumento significativo en la demanda de equipos fotovoltaicos de montaje en frío. En 2025, el tamaño del mercado de equipos de conformado por flexión en frío en mi país superó los 28 mil millones de yuanes, con una tasa de crecimiento compuesto anual promedio de alrededor del 12%. Entre estos, los soportes fotovoltaicos, las quillas de acero ligeras y los equipos de perfilado de láminas metálicas fueron los subsectores de más rápido crecimiento.
Esta serie de equipos cubre cuatro categorías principales en la fabricación de soportes fotovoltaicos: marcos de acero de tipo abierto para paneles solares, marcos de acero de tipo cerrado para paneles solares, máquinas de doblado en frío de columnas fotovoltaicas (tipo C/tipo U/tipo Omega) y máquinas de doblado en frío de soportes fotovoltaicos 21-82×41. Es adecuado para diversos materiales como acero al carbono, láminas galvanizadas, láminas aluminizadas de zinc-magnesio y aleaciones de aluminio, y puede procesar espesores que oscilan entre 0,8 y 4,0 mm. El equipo adopta control PLC totalmente automático y operación de interfaz hombre-máquina con pantalla táctil, lo que permite una operación continua totalmente automatizada desde el desenrollado hasta la salida del producto terminado.

II. Introducción a varios tipos de equipos

1. Equipo de conformado por doblado en frío de marcos de acero para apertura de paneles solares
Descripción general del equipo
El equipo de conformado por flexión en frío de marcos de acero para apertura de paneles solares es una línea de producción especializada en conformado por flexión en frío para producir marcos de acero para apertura de módulos fotovoltaicos. La estructura de acero es un componente central de la encapsulación del módulo fotovoltaico; su precisión transversal y resistencia estructural determinan directamente la calidad de instalación y la vida útil del módulo. El equipo utiliza un proceso continuo de doblado y laminado en frío para completar todo el proceso de una sola vez: desenrollado, nivelación, corte y soldadura, servoalimentación, perfilado, enderezamiento, seguimiento del corte volador y descarga de bobinas metálicas.
Ventajas principales
Ventaja de costo significativa: reemplazar los marcos de aluminio tradicionales con acero galvanizado de aluminio y magnesio reduce los costos en aproximadamente un 40%.
Ventaja de resistencia excepcional: los marcos de acero cuentan con una resistencia mecánica ultraalta, el doble que los marcos de aluminio tradicionales.
Alta eficiencia y protección del medio ambiente: los materiales galvanizados de aluminio y magnesio son altamente eficientes y respetuosos con el medio ambiente, con emisiones de carbono mucho menores que las de los marcos de aluminio.
Producción a alta velocidad: Las velocidades de producción pueden alcanzar los 40 m/min, lo que da como resultado una alta rectitud y consistencia del producto.
Formado de alta precisión: las dimensiones de longitud se completan en un solo paso de acuerdo con las tolerancias de estirado, eliminando la necesidad de procesamiento secundario.
Aplicaciones: La encapsulación de marcos para varios módulos fotovoltaicos de vidrio simple y doble—los marcos de acero ofrecen alta resistencia y bajo costo, lo que los convierte en un reemplazo ideal para los marcos de aluminio tradicionales.

2. Equipo de conformado por doblado en frío de marcos de acero de extremo cerrado con paneles solares
Descripción general del equipo
El equipo de conformado por flexión en frío de marcos de acero de extremo cerrado para paneles solares es una línea de producción especializada en conformado por flexión en frío para producir marcos de acero de extremo cerrado para módulos fotovoltaicos. Los marcos de acero de extremo cerrado ofrecen una mejor resistencia a la torsión en comparación con los marcos de acero de extremo abierto. El diseño de sección transversal cerrada crea una estructura portante cerrada, lo que da como resultado una distribución de tensiones más uniforme bajo fuerzas externas como cargas de viento, cargas de nieve y expansión y contracción térmica. La Asociación de la Industria Fotovoltaica de China y la Asociación de la Industria del Hierro y el Acero de China han encabezado conjuntamente el desarrollo de un estándar grupal para "Acero conformado en frío de tipo cerrado de aluminio y magnesio recubierto de zinc para marcos de módulos fotovoltaicos"
Ventajas principales
Alta resistencia con secciones cerradas: la sección cerrada forma una estructura tubular cerrada, lo que da como resultado una resistencia a la torsión que excede con creces la de los marcos abiertos, lo que conduce a una estructura más estable.
Liderazgo en estándares de la industria: Las empresas líderes de la industria han encabezado el desarrollo de estándares grupales relevantes para el acero conformado en frío de tipo cerrado.
Reducción de costos de aproximadamente el 40%: reemplazar los marcos de aluminio tradicionales con acero galvanizado de aluminio y magnesio reduce significativamente los costos generales.
El doble de resistencia que los marcos de aluminio: los marcos de acero poseen propiedades mecánicas de resistencia ultraalta, con un módulo elástico hasta tres veces mayor que el de los marcos de aluminio.
Alta eficiencia y protección del medio ambiente: las emisiones de carbono de la producción son mucho menores que las de los marcos de aluminio y el acero tiene una alta tasa de reciclaje.
Aplicaciones: Los marcos de acero de tipo cerrado son particularmente adecuados para aplicaciones de alta resistencia, como plantas de energía montadas en el suelo a gran escala, áreas costeras con alta velocidad del viento y sistemas de soportes de seguimiento, para diversas encapsulaciones de marcos de módulos fotovoltaicos de vidrio simple y doble vidrio.

3. Máquina dobladora en frío de columnas fotovoltaicas (tipo C/tipo U/tipo Omega)
Descripción general del equipo
La máquina dobladora en frío de columnas fotovoltaicas es un equipo especializado de conformado por doblado en frío que se utiliza para producir columnas de soporte fotovoltaicas, vigas principales, correas y otros componentes estructurales del núcleo de tipo C, tipo U y Omega (en forma de V). La columna fotovoltaica es el componente central portante del sistema de soporte; su precisión transversal y resistencia estructural determinan directamente la seguridad y la vida útil de toda la central fotovoltaica. La línea de producción puede procesar soportes fotovoltaicos hechos de materiales convencionales de la industria, como acero al carbono, acero recubierto de magnesio y zinc aluminizado y aleación de aluminio, produciendo todos los componentes principales de soportes fijos y soportes de seguimiento en serie de acero al carbono, incluidas columnas, vigas principales y correas.
Ventajas principales
Múltiples tipos en una máquina: una sola línea de producción puede producir columnas de soporte fotovoltaico con varias secciones transversales, incluidas formas en forma de C, U y Omega (几).
Formación de alta precisión: el ángulo de flexión y las tolerancias dimensionales se pueden controlar dentro de 0,5 mm.
Capacidad de procesamiento de acero de alta resistencia: puede procesar espesores de 6 a 8,0 mm, cubriendo materiales comunes y de alta resistencia.
Ampliamente compatible: Adecuado para sistemas de soporte terrestre, sistemas de soporte en azoteas, sistemas de soporte híbridos solares para peces, sistemas de soporte híbridos solares agrícolas, sistemas de soporte ajustables, sistemas de soporte de seguimiento, etc.
Punzonado Inteligente: Equipado con equipo de punzonado hidráulico inteligente de alimentación y varillaje.

Especificaciones de soporte fotovoltaico en forma de C/U:
Tipo Especificaciones comunes
Soporte fotovoltaico en forma de U 41×41 / 41×52 / 41×62 / 41×72
Soporte fotovoltaico en forma de C C70 / C80 / C100 / C120

Ámbito de aplicación: El acero en forma de C/U es la materia prima más importante para soportes fotovoltaicos, se utiliza en los componentes estructurales del núcleo, como columnas, vigas principales y correas de varias centrales fotovoltaicas, y tiene una gran demanda en el mercado.

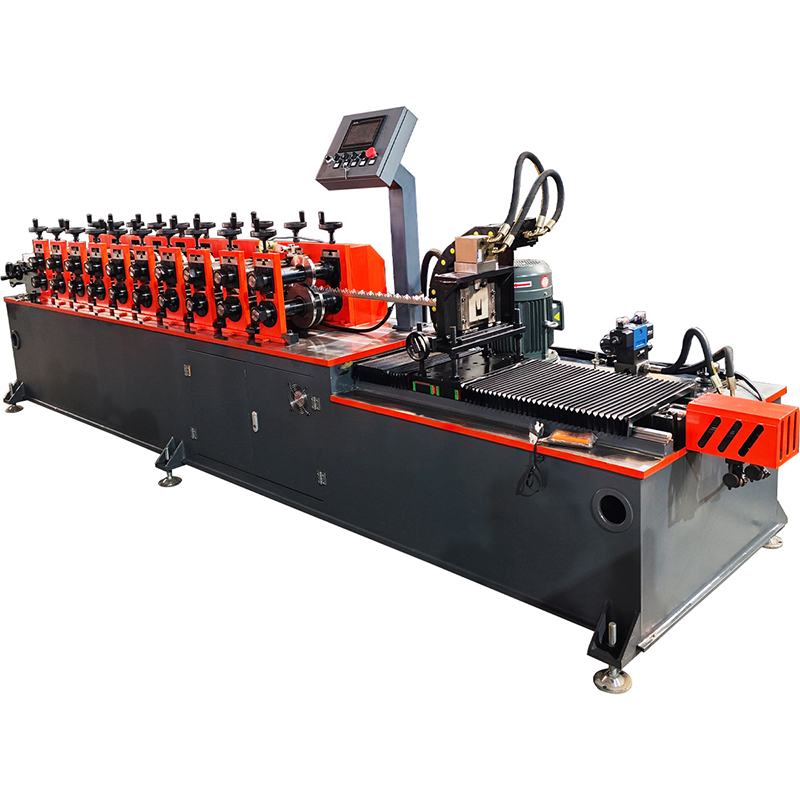

4. Máquina dobladora en frío de soportes fotovoltaicos 21-82×41
Descripción general del equipo

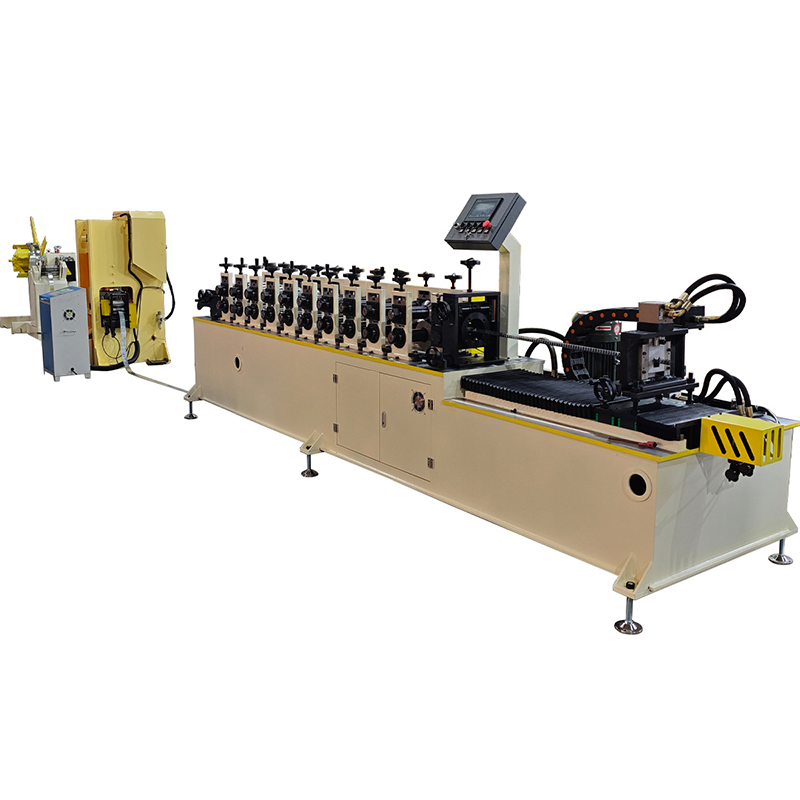

La máquina de doblado en frío de soportes fotovoltaicos 21-82×41 es una máquina formadora de doblado en frío especializada para producir productos de la serie de acero en forma de C para soportes solares fotovoltaicos. Este equipo puede producir una gama completa de perfiles de soportes fotovoltaicos en tamaños que incluyen 41×21, 41×41, 41×52, 41×62, 41×72 y 41×82. El equipo utiliza un proceso continuo de doblado y laminado en frío para completar todo el proceso de desenrollado, nivelación, sujeción y punzonado, perfilado, corte de longitud y recolección de material en una sola operación.
Ventajas principales
Cobertura de rango completo: una máquina maneja todas las especificaciones desde 41×21 hasta 41×82, eliminando la necesidad de inversiones repetidas.
Cambio rápido: cambio de especificaciones conveniente y eficiente para cumplir con diversos requisitos de pedidos.
Formado de alta precisión: alta precisión de conformado y consistencia con espesores de lámina de 1,5 a 2,5 mm.
Coincidencia de velocidad óptima: velocidad de la línea de producción de 4 a 8 m/min, velocidad de formación de la máquina principal de 10 a 15 m/min.
Aplicaciones: Los productos de la serie de acero en forma de C para soportes solares fotovoltaicos —serie 41, serie 62, serie 82, etc.— se utilizan ampliamente en la construcción de plantas de energía solar fotovoltaica a gran escala.

III. Parámetros técnicos de la serie de equipos
Tipo de equipo Material Espesor Producción Velocidad Rollo Material Características principales
Marco de acero abierto 1,0 mm 30-40 m/min Cr12MoV 40% de reducción de costes, doble resistencia
Marco de acero cerrado personalizable Cr12MoV personalizable Alta resistencia, excelente resistencia a la torsión
Máquina dobladora en frío de columnas de 6,0 a 8,0 mm personalizable Personalizable Una máquina, tres tipos (C/U/Omega)
21-82×41 Máquina de soporte 1,5-2,5 mm 4-15 m/min Personalizable Cobertura de serie completa, cambio rápido

IV. Proceso de producción
Desenrollado → Nivelación → Perforación → Formación de rollos → Corte a longitud → Descarga
Descripción del proceso
Desenrollado: cargue la bobina de metal en un desenrollador hidráulico o tipo paraguas para una alimentación estable.
Nivelación: Un nivelador multirrodillo nivela con precisión el material, eliminando la tensión interna.
Perforación: Un sistema de servoalimentación posiciona con precisión el material y la perforación hidráulica completa la perforación precisa de orificios de montaje, orificios de conexión, etc.
Formación de rodillos: la formación progresiva en frío de múltiples pasadas da forma gradualmente a la sección transversal estándar del soporte fotovoltaico.
Corte a medida: El corte hidráulico a medida garantiza una alta precisión y un corte limpio.
Descarga: Los productos terminados se descargan de forma ordenada.

V. Áreas de aplicación
Los productos de sistemas de soporte fotovoltaico fabricados en nuestra serie de equipos de soporte fotovoltaico son ampliamente utilizados en los siguientes campos:
Estaciones de energía fotovoltaica montadas en tierra
Centrales eléctricas terrestres a gran escala, proyectos fotovoltaicos en el desierto y en Gobi—la columna de soporte es el componente central de carga del sistema de soporte.
Fotovoltaica distribuida en azotea
Sistemas fotovoltaicos en tejados comerciales e industriales, sistemas fotovoltaicos en tejados residenciales—el diseño ligero se adapta a los requisitos de carga del tejado.
Sistemas complementarios fotovoltaicos agrícolas/pesqueros
Sistemas de soporte fotovoltaico sobre invernaderos agrícolas y estanques de peces—Las columnas de acero en forma de U se adaptan a estructuras de gran envergadura.
Sistemas de apoyo al seguimiento
Sistemas de soporte de seguimiento horizontales de un solo eje, inclinados de un solo eje y otros—el moldeo de alta precisión garantiza un funcionamiento estable a largo plazo del sistema de seguimiento.
Sistemas de soporte ajustables
Sistemas de soporte con ángulo ajustable—El acero en forma de C/U se adapta a las necesidades de ajuste flexible.
Energía fotovoltaica integrada en edificios (BIPV)
Proyectos fotovoltaicos integrados en edificios—los marcos de acero están estrechamente integrados con la estructura del edificio.

VI. Perspectivas de mercado
Las instalaciones fotovoltaicas siguen aumentando: en 2025, la capacidad fotovoltaica recién instalada en China superó los 250 GW, lo que impulsó un aumento significativo en la demanda de equipos de doblado en frío de soportes fotovoltaicos. La demanda de soportes solares está experimentando un crecimiento explosivo.
El mercado de equipos de doblado en frío está creciendo rápidamente: en 2025, el tamaño del mercado de equipos de doblado en frío de mi país superó los 28 mil millones de yuanes, con una tasa de crecimiento compuesto anual promedio de alrededor del 12%. Los soportes fotovoltaicos, las quillas de acero ligeras y los equipos de perfilado de láminas metálicas son los subsectores de más rápido crecimiento. Los puntos débiles de los equipos tradicionales de doblado en frío —cambio lento, poca precisión y baja eficiencia— se están convirtiendo en obstáculos para la expansión empresarial. Los proveedores de equipos no solo necesitan proporcionar máquinas perfiladoras CNC estandarizadas, sino que también necesitan la capacidad de desarrollar líneas de producción de perfiladoras totalmente automatizadas para escenarios de aplicación específicos (como energía fotovoltaica, almacenamiento y construcción).
La tendencia de los marcos de acero a reemplazar los marcos de aluminio es obvia: el uso de aleaciones galvanizadas de aluminio y magnesio para reemplazar los marcos de aluminio tradicionales en productos con marcos de acero reduce los costos en aproximadamente un 40% y al mismo tiempo duplica la resistencia de los marcos de aluminio tradicionales. Las empresas líderes de la industria, en conjunto con la Asociación de la Industria Fotovoltaica de China y la Asociación del Hierro y el Acero de China, han encabezado el desarrollo de estándares grupales para "Marcos de acero galvanizado de aluminio y magnesio para módulos fotovoltaicos" y "Marcos de acero conformado en frío de tipo cerrado de aluminio y magnesio galvanizado para módulos fotovoltaicos" A medida que la tecnología de estructuras de acero madure y mejoren los estándares, la tasa de penetración de las estructuras de acero en los módulos fotovoltaicos seguirá aumentando.
Actualizaciones inteligentes y flexibles: Las líneas de producción de conformado en frío de soportes fotovoltaicos equipadas con máquinas punzonadoras servo de 9 ejes, que cuentan con "punzonado de alta precisión + cambio de forma totalmente automático", se han convertido en el equipo preferido por las empresas fotovoltaicas para reducir costos y aumentar la eficiencia. Al introducir la tecnología de medición láser en línea, los parámetros clave de los perfiles se pueden monitorear en tiempo real y los moldes de formación se pueden ajustar automáticamente para garantizar que la precisión del producto alcance ±0,2 mm.

VII. Soporte de servicio
Diseño de soluciones: Ofrecemos selección de equipos personalizados y diseño de líneas de producción según los dibujos de productos del cliente, los requisitos de capacidad y los mercados objetivo.
Fabricación personalizada: admitimos personalización no estándar. Los clientes pueden proporcionar dibujos transversales o muestras para personalizar. Todo el proceso, desde el diseño del rollo hasta la fabricación completa de la máquina, está bajo nuestro control.
Instalación y puesta en servicio: los ingenieros proporcionan la instalación y puesta en servicio en el sitio y capacitan a los operadores para garantizar una producción rápida.
Garantía Postventa: Consulta técnica a largo plazo y suministro de repuestos. Los ingenieros tienen certificaciones completas y pueden brindar un servicio global en el sitio en cualquier momento.
Optimización continua: Podemos proporcionar servicios de modificación de equipos y actualización de capacidad de acuerdo con los cambios en las necesidades de producción de los clientes.

VIII. Por qué elegirnos
Casi 20 años de experiencia en fabricación: tecnología madura, procesos perfeccionados, calidad confiable
Cobertura completa del producto: suministro integral de todos los perfiles fotovoltaicos, incluidos marcos de acero de extremo abierto, marcos de acero de extremo cerrado, columnas fotovoltaicas (C/U/Omega) y soportes que van desde 21-82×41 mm.
Fabricación de alta precisión: precisión de conformado ±0,2 mm, superando ampliamente los estándares de la industria.
Tecnología líder en marcos de acero: reducción de costos del 40%, el doble de resistencia que los marcos de aluminio.
Múltiples modelos en una máquina: la misma línea de producción puede producir secciones transversales en forma de C, U, Omega y otras.
Control Inteligente: PLC totalmente automático + funcionamiento con pantalla táctil, equipado con servopunzonado de 9 ejes, cambio totalmente automático.
Fábrica Directa: Sin intermediarios, alta relación costo-rendimiento.

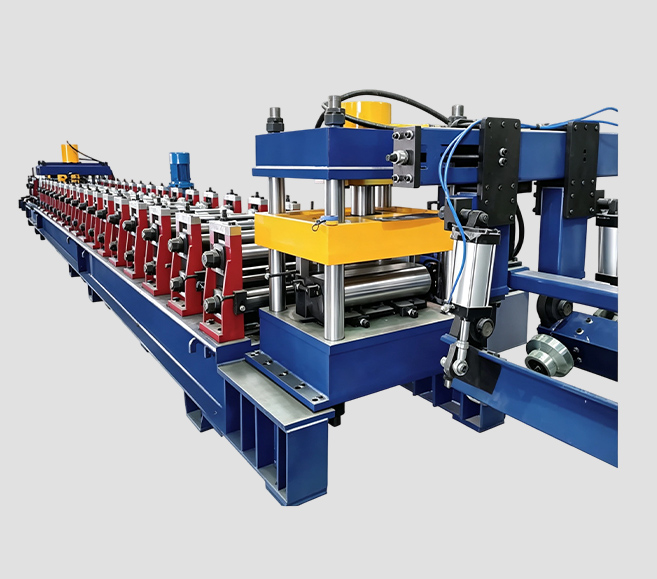

Purlin Quick-Change Equipment Series — Fabricante profesional que ofrece soluciones integrales; cambio rápido de perfil en una sola máquina; entrega integral desde la tira de acero hasta el producto terminado.

Descripción general de la serie I

La serie de equipos de cambio rápido de correas consta de líneas de producción completas de conformado de rodillos en frío de cambio rápido diseñadas específicamente para fabricar diversos perfiles de correas conformadas en frío utilizados en edificios con estructuras de acero. Las correas sirven como soportes estructurales críticos para techos y paredes en edificios de acero; la precisión de sus secciones transversales y su resistencia estructural determinan directamente la capacidad de carga y el rendimiento de seguridad de toda la estructura. Utilizando un proceso continuo de conformado por laminación en frío, esta serie de equipos transforma bobinas metálicas en perfiles de correa terminados a través de un flujo de trabajo integrado —que abarca desenrollado, nivelación, punzonado, conformado por laminación, corte a medida y descarga— en una sola pasada.
Esta serie respalda la producción de los cuatro perfiles de correa principales utilizados en la construcción de acero —secciones en C, secciones en U, secciones en Z y secciones en M— y admite una amplia gama de materiales, incluidos acero laminado en caliente, laminado en frío y galvanizado, así como acero de alta resistencia, con espesores que oscilan entre 0,8 mm y 4,0 mm. El equipo cuenta con un control PLC totalmente automático y un sistema de cambio de perfil rápido y continuo, operado a través de una HMI de pantalla táctil, lo que garantiza un flujo de trabajo continuo y totalmente automatizado desde el desenrollado hasta la descarga del producto terminado.
A medida que la demanda de edificios con estructuras de acero, plantas industriales y construcciones prefabricadas continúa aumentando, la industria de procesamiento de correas está experimentando una transformación significativa. Los métodos de producción tradicionales —que dependen de especificaciones únicas y modelos fijos— luchan por cumplir con los requisitos del mercado actual, que exige especificaciones diversas, producción de lotes múltiples y entrega rápida. Al permitir un cambio rápido de perfil, esta serie de equipos reduce drásticamente el tiempo de inactividad y mejora la capacidad operativa continua de la línea de producción, sirviendo como equipo central para las empresas procesadoras de acero que buscan lograr una fabricación flexible e inteligente.

II. Introducción a los tipos de equipos

1. Equipo de correa de sección C de cambio rápido
Descripción general del equipo
El equipo de correas de sección C de cambio rápido es una línea de producción especializada en conformado de rodillos en frío diseñada para fabricar acero de paredes delgadas conformado en frío de sección C con labios (correas de sección C). El acero de sección en C es el tipo de correa más utilizado en edificios con estructura de acero; se forma mediante laminación en frío formando láminas de acero de paredes delgadas. Este equipo puede producir correas de sección en C terminadas en varias especificaciones utilizando un solo juego de rodillos.
Ventajas clave
Excelente rectitud: las correas de sección en C producidas exhiben una resistencia superior a la compresión y a la flexión.

Cambio rápido (sin intercambio de rodillos): se pueden producir diferentes especificaciones mediante un ajuste continuo, eliminando la necesidad de reemplazar los rodillos formadores.
Amplia aplicación: Adecuado para sistemas de correas en techos y paredes de plantas industriales, almacenes, garajes de vehículos, hangares de aviones, estadios y otras estructuras.
Control inteligente: realiza automáticamente punzonado, corte y conformado en función de parámetros de entrada como la longitud de la correa, el espaciado longitudinal de los orificios y la cantidad.
Especificaciones comunes: Ancho de la banda 80–300 mm, alto de la banda 30–80 mm, labio de brida 10–20 mm.

2. Equipo de correa de sección en U de cambio rápido
Descripción general del equipo
El equipo de correas de sección en U de cambio rápido es una línea de producción especializada en conformado de rodillos en frío diseñada para fabricar correas de sección en U. El acero de sección en U presenta una sección transversal en forma de U con ambas bridas extendiéndose verticalmente hacia arriba, ofreciendo un perfil de sección transversal más simple en comparación con el acero de sección en C. La máquina utiliza un diseño que presenta un marco fijo en un lado, un marco ajustable en el otro y un mecanismo semiautomático de cambio de perfil; Los ajustes del ancho y la altura de la banda se logran de forma semiautomática mediante botones de control manual.
Ventajas clave
Capacidad multipropósito: Capaz de producir correas de sección en C y de sección en U simultáneamente, ahorrando inversión en equipos y espacio en planta.
Estructura simple: El perfil de la sección en U es simple, requiere menos pasadas de conformado y da como resultado una alta eficiencia de producción.
Configuración flexible: Equipada con mecanismos tanto de precorte como de poscorte; las tijeras se pueden configurar como de tipo fijo o de tipo universal según los requisitos del usuario.
Alto aprovechamiento de materiales: el proceso de conformado en frío no requiere calentamiento, lo que da como resultado un bajo consumo de energía y un desperdicio mínimo.
Especificaciones comunes: 68×30×3,0 mm, 190×75×3,0 mm, 200×75×25×3,0 mm, etc.

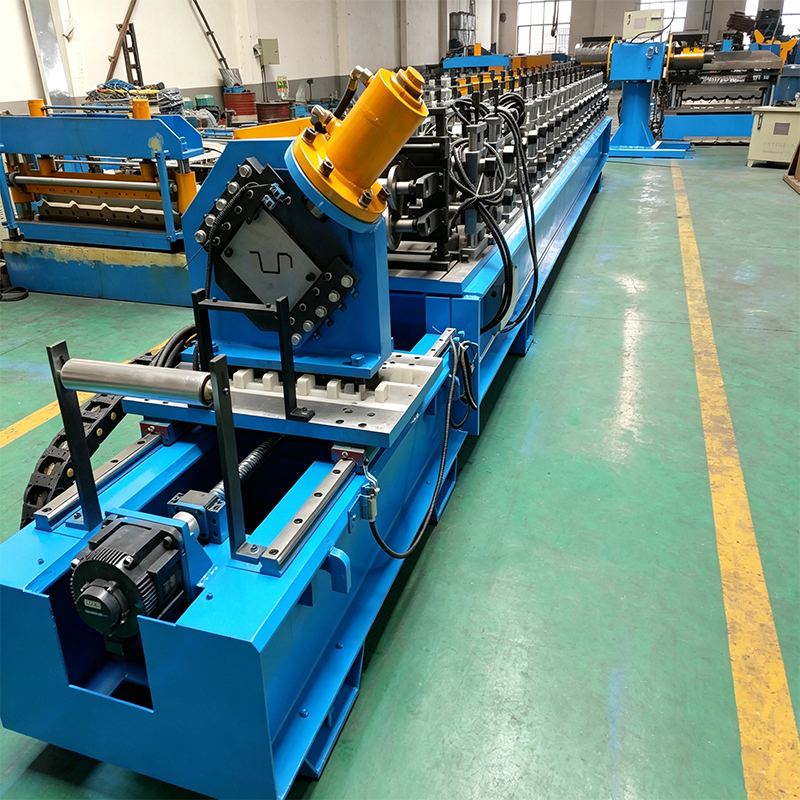

3. Equipo de correa de sección Z de cambio rápido
Descripción general del equipo
Esta es una línea de producción especializada en conformado de rodillos en frío de cambio rápido diseñada para correas de acero de sección en Z. La sección en Z presenta bridas paralelas que apuntan en direcciones opuestas, lo que ofrece la ventaja única de una instalación superpuesta reversible; se utiliza ampliamente en edificios con estructuras de acero de gran envergadura.
Ventajas clave
Instalación de superposición reversible: el acero de sección en Z permite una superposición reversible, mejorando la resistencia de la conexión.
Adecuado para grandes vanos: Particularmente ideal para estructuras de gran envergadura o para la construcción de edificios fabriles en zonas con malas condiciones geológicas.
Cambio rápido sin reemplazo de rodillos: el mismo equipo puede producir correas de sección C y de sección Z mediante un ajuste continuo.
Control automatizado: Integra funciones como desenrollado automático, nivelación, punzonado hidráulico, medición automática de longitud y corte automático.
Especificaciones comunes: Ancho de la banda 35–80 mm, alto de la banda 120–300 mm, labio de brida 10–20 mm.

4. Equipo de correa de sección M de cambio rápido
Descripción general del equipo
Se trata de una línea de producción especializada en conformado de rodillos en frío diseñada para correas de armadura de sección M. Este perfil, que recibe su nombre por su sección transversal en forma de M, se utiliza principalmente para correas de armadura de sección M y sirve como un importante componente de perfil especial en la construcción de estructuras de acero.
Ventajas clave
Especializados en estructuras de armadura: las correas en forma de M son un componente crítico de las estructuras de armadura en forma de M y ofrecen una alta resistencia estructural.
Producción escalable: ejecuta todo el proceso —desde la alimentación de tiras de acero y el conformado inicial hasta el conformado y corte final— en una sola pasada.
Alta eficiencia de producción: la línea integrada abarca el flujo de trabajo completo, que incluye desenrollado, nivelación, conformado, modelado y corte.
Amplia aplicabilidad: más allá de las estructuras de acero, es adecuado para aplicaciones como soportes en forma de W en la industria minera del carbón.
Escenarios de aplicación: correas de armadura en forma de M, elementos de refuerzo de estructuras de acero, soportes en forma de W para minas de carbón, etc.

III. Ventajas técnicas básicas

1. Cambio de perfil rápido y continuo (no se requieren cambios de molde)
Esta es la principal ventaja que distingue a esta serie de equipos de las líneas de producción tradicionales de especificación única. Los equipos tradicionales requieren tiempo de inactividad de la máquina para desmontar los rodillos y recalibrar los parámetros al cambiar las especificaciones del perfil —un proceso que demora 2–4 horas y que interrumpe gravemente la continuidad de la producción. Esta serie utiliza un sistema de ajuste continuo, que permite realizar ajustes precisos a nivel milimétrico dentro del rango especificado para producir perfiles estándar y no estándar. No se requieren cambios en los rodillos formadores; el cambio semiautomático tarda sólo 8 minutos, mientras que el cambio completamente automático tarda sólo 3 minutos.

2. Capacidad multiperfil y producción flexible
Una sola línea de producción puede fabricar varios tipos de correas, como secciones C y Z (intercambiables) o secciones C y U (intercambiables). A diferencia de las configuraciones tradicionales que requieren sistemas de producción separados para diferentes perfiles, esta serie reduce la inversión en equipos y al mismo tiempo mejora la flexibilidad de producción y la utilización de los equipos. Su capacidad para formar dos perfiles diferentes ahorra al usuario tanto costes de compra como espacio.

3. Control de PLC totalmente automatizado y producción inteligente
El equipo cuenta con control PLC totalmente automatizado, integrando funciones como desenrollado automático, nivelación, punzonado hidráulico, medición automática de longitud y corte automático. Realiza automáticamente punzonado, corte y conformado en función de parámetros de entrada como la longitud de la correa, el espaciado longitudinal de los orificios y la cantidad. Los parámetros clave —como la fuerza de rodadura, la corriente y la temperatura— se monitorean en tiempo real; el sistema activa una alarma inmediata y detiene el funcionamiento al detectar anomalías, evitando así defectos en el lote.

4. Formado de alta precisión y calidad superior
Los ejes de los rodillos están hechos de acero 40Cr, tratado térmicamente (extinguido y templado) hasta una dureza de HB280.
Las matrices de conformado están hechas de acero GCr15, tratado térmicamente (extinguido) hasta una dureza de HRC 56–62.
El sistema de transmisión utiliza una transmisión por caja de cambios; cada soporte de formación está equipado con una caja de cambios dedicada, lo que garantiza que el equipo pueda funcionar de forma continua en condiciones de alta intensidad.
Las velocidades de formación alcanzan hasta 15–30 m/min.
La precisión durante los cambios de producto se mantiene dentro de ±0,1 mm.

5. Robusto, duradero, estable y confiable
La base de la máquina es una estructura de acero soldada que ha sido templada para eliminar tensiones internas y evitar deformaciones.
Los soportes de conformado cuentan con una estructura de hierro fundido templada, lo que garantiza una alta resistencia y una larga vida útil.
El sistema de accionamiento emplea un motorreductor con control de frecuencia variable, lo que garantiza una regulación de velocidad precisa y confiable, precisión de corte a longitud y posicionamiento.
El sistema de control eléctrico totalmente automático incluye capacidades de detección de errores para garantizar la seguridad y estabilidad de la línea de producción.

IV. Parámetros técnicos de las series de equipos

Artículo Equipo de sección C Equipo de sección U Equipo de sección Z Equipo de sección M
Materiales aplicables: Chapa laminada en caliente/laminada en frío/galvanizada; Chapa laminada en caliente/laminada en frío/galvanizada; Chapa laminada en caliente/laminada en frío/galvanizada; Chapa laminada en caliente/laminada en frío
Espesor del material 1,5–4,0 mm 1,5–4,0 mm 1,5–4,0 mm 1,5–3,0 mm
Estaciones de formación: 16–22 estaciones 14–18 estaciones 16–22 estaciones 18–24 estaciones
Velocidad de producción 15–30 m/min 15–20 m/min 15–30 m/min 10–20 m/min
Potencia del motor 18,5–22 kW 15–22 kW 18,5–22 kW 22–30 kW
Tiempo de cambio de perfil: 3–8 minutos Cambio semiautomático 3–8 minutos Personalizado bajo petición
Sistema de control PLC totalmente automático PLC totalmente automático PLC totalmente automático PLC totalmente automático

V. Proceso de producción

Desenrollado → Nivelación → Perforación → Formación de rollos → Corte a longitud → Descarga

Descripción del proceso
Desenrollado: la bobina de metal se carga en un soporte desenrollador o desenrollador hidráulico para una alimentación estable del material.
Nivelación: Nivelación de precisión mediante un nivelador de múltiples rodillos para eliminar la tensión interna del material.
Punzonado: Dos unidades de punzonado hidráulicas realizan punzonado preciso para orificios de montaje, orificios de conexión, etc.
Formado por rodillos: conformado progresivo por rodillos en frío en múltiples etapas; Las especificaciones se ajustan automáticamente mediante un sistema de cambio de perfil continuo.
El corte hidráulico de corte a medida garantiza una alta precisión de longitud y bordes de corte limpios y suaves.
Descarga: Los productos terminados se descargan de forma ordenada.

VI. Áreas de aplicación

Los diversos productos de correas fabricados por la serie de equipos de correas de cambio rápido se utilizan ampliamente en los siguientes campos:
Purlinas de acero de sección C: Purlinas para talleres y almacenes industriales de acero a gran escala; edificios estructurales de gran envergadura; construcción de fábricas en zonas con malas condiciones geológicas.
Purlinas de acero de sección en U: Fabricación de maquinaria; vigas de chasis de automóviles y perfiles de bastidor lateral; Componentes del sistema de montaje fotovoltaico.
Purlinas de acero de sección Z: talleres industriales de acero a gran escala; edificios estructurales de gran envergadura; aplicaciones que requieren instalación con solapa inversa.
Correas de acero de sección M: correas de armadura en forma de M; puntales de refuerzo de estructuras de acero; Soportes en forma de W para minas de carbón.
Fotovoltaica y Nuevas Energías: Acero de sección C para sistemas de montaje solar fotovoltaico (series 41, 80 y 100, etc.), ampliamente utilizado en la construcción de plantas de energía solar fotovoltaica a gran escala.
Almacenamiento y Logística: Componentes estructurales para logística y almacenamiento, como montantes de estanterías, vigas y tirantes de alta resistencia.

VII. Perspectivas del mercado

Rápido crecimiento de la industria de estructuras de acero: impulsada por la creciente demanda de edificios con estructuras de acero, plantas industriales y construcciones prefabricadas, la industria de procesamiento de correas está experimentando una transformación significativa. Cada vez más, los fabricantes de equipos de conformado por laminación en frío están priorizando la aplicación de automatización y tecnologías inteligentes.
Fuerte demanda de producción flexible: las empresas enfrentan cada vez más requisitos de producción complejos en lugar de solo pedidos estandarizados y de gran volumen; estos incluyen cambios frecuentes en las especificaciones del proyecto, cronogramas de entrega comprimidos y mayores expectativas de precisión de procesamiento y eficiencia de producción. Los equipos de correa de cambio rápido permiten un cambio rápido de especificaciones, minimizando así el tiempo de inactividad y mejorando la capacidad operativa continua de toda la línea de producción.
Tendencia hacia el desarrollo inteligente: a medida que la industria de fabricación de estructuras de acero avanza hacia la digitalización, los equipos de correas de cambio rápido experimentarán más mejoras en inteligencia. Los sistemas de control integrados pueden monitorear parámetros críticos —como la fuerza de rodadura, la corriente y la temperatura— en tiempo real, activando alarmas inmediatas y deteniendo las operaciones tras la detección de anomalías.

VIII. Servicio y soporte

Diseño de soluciones: selección personalizada de equipos y diseño de líneas de producción según los dibujos de productos del cliente, los requisitos de capacidad y los mercados objetivo.
Fabricación personalizada: soporte para personalización no estándar; la producción se puede iniciar a partir de dibujos o muestras transversales, con supervisión total desde el diseño del rollo hasta la fabricación completa de la máquina.
Instalación y puesta en servicio: instalación, puesta en servicio y capacitación del operador en el sitio proporcionada por ingenieros para garantizar un rápido inicio de la producción.
Soporte posventa: consulta técnica a largo plazo y suministro de repuestos; Los ingenieros poseen visas válidas y están disponibles para servicio in situ en todo el mundo en cualquier momento.
Optimización continua: servicios de modificación de equipos y actualización de capacidad disponibles para adaptarse a las cambiantes necesidades de producción.

IX. Por qué elegirnos

Casi 20 años de experiencia en fabricación: tecnología madura, procesos refinados y calidad confiable.
Amplia gama de productos: Suministro integral de correas tipo C, U, Z y M.
Cambio de perfil rápido y continuo: cambio totalmente automático en 3 minutos —no requiere reemplazo de molde; precisión dentro de ±0,1 mm.
Capacidad multiperfil: una sola línea de producción produce varias secciones transversales de correas, ahorrando inversión en equipos y espacio en el piso.
Fabricación de alta precisión: rodillos templados GCr15 (HRC 56–62), ejes tratados térmicamente 40Cr y transmisión de caja de cambios.
Producción de alta eficiencia: Velocidades de 15–30 m/min; toda la línea puede ser operada por sólo 1–2 personas.
Control inteligente: PLC totalmente automático con interfaz de pantalla táctil; cuenta con configuración con un solo toque, conteo automático y sincronización de datos en la nube.
Fabricante directo: sin intermediarios, que ofrece un excelente valor costo-rendimiento.
Red de servicios global: los ingenieros poseen todas las visas necesarias, lo que garantiza una respuesta rápida.

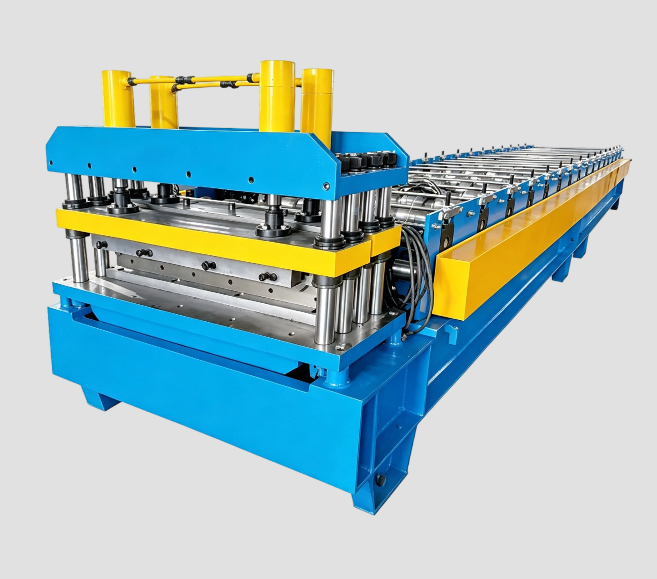

Línea de conformado de láminas corrugadas — Un fabricante profesional que ofrece soluciones integrales que cubren todo el espectro de aplicaciones de techos y pisos, con entrega integral desde la bobina de acero hasta el producto terminado.

Descripción general de la serie I

La línea de conformado de láminas corrugadas es un sistema completo de producción de conformado de láminas en frío diseñado para fabricar diversas láminas corrugadas metálicas, paneles de techo y terrazas de piso utilizadas en la construcción. Las láminas corrugadas de metal se crean procesando materiales metálicos mediante conformado por laminación en frío o conformado por prensa para producir una superficie que presenta una estructura de nervadura corrugada regular y repetida. Utilizando un proceso continuo de conformado por laminación en frío, esta serie de equipos integra todo el flujo de trabajo —desenrollado, alimentación guiada, conformado por laminación, corte a medida y descarga— en una sola pasada, produciendo directamente láminas corrugadas terminadas.
El conformado por rodillos en frío es un proceso de fabricación continuo y de alta velocidad que da forma a bobinas o tiras de metal en perfiles —como láminas corrugadas, láminas trapezoidales, baldosas de estilo vidriado y tarimas— doblando progresivamente el material transversalmente a través de una serie de rodillos de conformado. En comparación con los métodos tradicionales de estampado o doblado, el conformado por laminación en frío ofrece ventajas significativas, incluida una alta utilización del material, una precisión de conformado superior, una alta eficiencia de producción y costos más bajos.
En 2025, los ingresos mundiales procedentes de láminas metálicas corrugadas ascendieron a aproximadamente 75.190 millones de RMB; Se prevé que esta cifra alcance casi 106.610 millones de RMB en 2032, lo que representa una tasa de crecimiento anual compuesta (CAGR) del 5,1%. Las máquinas para techos de metal son equipos especializados que se utilizan para procesar e instalar paneles de techo de metal; se emplean ampliamente en la construcción de techos para plantas industriales, edificios comerciales e instalaciones públicas a gran escala.
Esta serie de equipos cubre cuatro categorías principales de productos para aplicaciones de techos y pisos: láminas para techos corrugados, láminas para techos con perfil en T, tejas de estilo vidriado (paneles para techos 3D) y cubiertas para pisos. Es compatible con una amplia gama de materiales —incluidos acero recubierto de color, acero galvanizado, acero recubierto de Al-Zn, acero inoxidable y aleaciones de aluminio, magnesio y manganeso— y maneja espesores de material que oscilan entre 0,3 mm y 1,5 mm. El equipo cuenta con control PLC totalmente automático y una pantalla táctil HMI, lo que garantiza un flujo de trabajo continuo y automatizado desde el desenrollado hasta la descarga de los productos terminados.

II. Introducción al equipo

1. Equipos para conformado de láminas corrugadas para techos
Descripción general del equipo
El equipo de perfilado de láminas corrugadas para techos es una línea de producción especializada en conformado por doblado en frío para producir paneles de techo y paneles de pared de metal corrugado. Las láminas corrugadas se producen procesando bobinas de metal para convertirlas en productos laminados con una forma corrugada continua mediante un proceso de perfilado. El diseño corrugado aumenta significativamente la resistencia y rigidez de la lámina. El equipo de formación de láminas corrugadas se puede personalizar para producir ondulaciones de agua, pequeñas ondas, etc., adecuadas para aplicaciones como tejas de acero de colores y techos de metal.
Este equipo utiliza un proceso continuo de perfilado por flexión en frío para completar todo el proceso de desenrollado, alimentación de guía, perfilado, corte longitudinal y descarga de bobinas metálicas de una sola vez, produciendo directamente láminas corrugadas terminadas.
Ventajas principales
Conformado de alta precisión, superando eficazmente el retroceso del material: a través de un proceso de conformado progresivo de múltiples pasadas, la lámina metálica se dobla gradualmente hasta formar una sección corrugada estándar, superando eficazmente el problema del retroceso del material.
Alta velocidad y eficiencia de producción: la velocidad de producción puede alcanzar 10-60 m/min (convencional), con un cortador de seguimiento correspondiente para lograr una producción continua sin detener la máquina.
Producción multitipo: La máquina puede cambiar las matrices de rodillos para producir productos de láminas corrugadas con diferentes alturas de onda y pasos, satisfaciendo diversas necesidades.
Estructura robusta del equipo: El cuerpo de la máquina adopta una estructura soldada con viga en H, que está templada para eliminar la tensión interna, lo que garantiza que no haya deformaciones durante el funcionamiento a largo plazo.
Aplicaciones: Techos y revestimientos metálicos para plantas industriales, edificios comerciales y edificios residenciales; sistemas de techos y paredes para edificios de gran envergadura, como estadios, salas de exposiciones y terminales de aeropuertos; estructuras de techos y cerramientos para edificios industriales, como depósitos de locomotoras y hangares para aviones.

Composición del equipo: Desenrollador, dispositivo de alimentación guía, unidad principal de perfilado de múltiples pasadas, sistema de corte hidráulico, mesa de descarga y sistema de control eléctrico PLC. Esta línea de producción no tiene límite de longitud. Se pueden configurar varios conjuntos de datos diferentes en el controlador de la computadora según los requisitos de construcción. Después de una confirmación con un solo clic, el equipo produce automáticamente productos terminados de diferentes longitudes según los datos establecidos.

2. Equipo de perfilado de paneles en forma de T para techos
Descripción general del equipo
El equipo de perfilado de paneles en forma de T para techos es una línea de producción especializada en conformado por flexión en frío para producir paneles de techo en forma de T y quillas en forma de T, entre otros perfiles de construcción. Los paneles de techo en forma de T son un nuevo tipo de estructura de techo que combina vigas y losas, con gran envergadura, peso ligero, construcción conveniente, buen rendimiento sísmico, diseño novedoso y fácil impermeabilización del techo.
La máquina formadora en forma de T pertenece a los equipos de formación por flexión en frío. Basándose en un proceso continuo de conformado de rollos, procesa bobinas metálicas en componentes de perfil en forma de T, aplicables a quillas de techo interiores, perfiles de soporte de edificios, soportes fotovoltaicos, marcos decorativos y otros escenarios de procesamiento.
Ventajas principales
Gran tramo y alta capacidad de carga: los paneles de techo en forma de T integran vigas y losas, satisfaciendo las necesidades de los edificios de gran tramo.
Construcción conveniente: la producción prefabricada permite una rápida instalación en el sitio.
Ligero y de alta resistencia: el acero de paredes delgadas conformado en frío se fabrica a partir de placas de acero ordinarias de 0,5 a 3,5 mm de espesor o placas de acero galvanizado mediante prensado en frío o doblado en frío, lo que da como resultado un peso ligero y una alta resistencia.
Máquina multiusos: Puede producir paneles de techo en forma de T, vigas en forma de T y otros perfiles.
Aplicaciones: Adecuado para plantas industriales de gran envergadura, almacenes e instalaciones logísticas, garajes y estacionamientos, salas de exposiciones y centros de conferencias, centrales hidroeléctricas y centrales eléctricas, edificios públicos y comerciales y edificios residenciales. El acero conformado en frío se puede utilizar como componentes portantes, como marcos de acero, cerchas, vigas y columnas, así como correas de techo, marcos de paredes, vigas, columnas, vigas, puertas y ventanas, paneles de techo y losas de piso.

3. Equipo de perfilado de baldosas vidriadas para techos (panel de techo 3D)
Descripción general del equipo
El equipo de perfilado de tejas vidriadas para techos es una línea de producción especializada en conformado por doblado en frío para producir tejas vidriadas metálicas de estilo antiguo (tejas vidriadas de acero en color, paneles para techos 3D). Las baldosas vidriadas de estilo antiguo se forman utilizando láminas de acero de colores como sustrato mediante un procesamiento especial y pintura para hornear especial. El equipo de baldosas vidriadas de acero de color combina perfectamente la forma tradicional de las baldosas con la moderna tecnología de acero de color, dando como resultado un producto que es a la vez digno y elegante, además de hermoso y novedoso.
El equipo utiliza un proceso continuo de perfilado para completar todo el proceso de desenrollado, guía, alimentación, perfilado, punzonado, corte y descarga de una sola vez.
Ventajas principales
Efecto antiguo realista: los rollos de láminas de acero se enrollan con precisión y se transforman en baldosas vidriadas de estilo antiguo con texturas delicadas talladas a mano en cuestión de segundos.
Múltiples modelos en una máquina: capaz de producir varios tipos y especificaciones de baldosas, incluidos los modelos 800, 828, 840, 860 y 1050.
Superficie impecable y lisa: 13 filas de placas formadoras garantizan una superficie lisa libre de arrugas y rayones.
Construcción altamente eficiente: el corto tiempo de construcción de baldosas vidriadas curvas reduce los costos, disminuye la intensidad de la mano de obra y aumenta la eficiencia de la construcción. La construcción no se ve afectada por los cambios estacionales.
Cuerpo robusto de la máquina: el cuerpo de la máquina está soldado con acero H de 250 mm y la placa intermedia está soldada con una placa de acero de 14 mm.
Aplicaciones: Adecuado para fábricas estilo jardín, atracciones turísticas, pabellones, hoteles, villas, salas de exposiciones, complejos turísticos, viviendas y otros proyectos arquitectónicos y de decoración al aire libre.
Componentes del equipo: bastidor de carga, soporte del bastidor de carga, dispositivo guía de alimentación, unidad principal de formación (incluido mecanismo de laminación y dispositivo de punzonado), sistema de corte y sistema de control eléctrico. El eje de formación está hecho de acero 45# con un proceso de templado y los rodillos están hechos de acero 45# con un espesor de galvanoplastia de 0,05 mm.

4. Equipo para conformado de rollos para cubiertas de pisos
Descripción general del equipo
El equipo de perfilado de cubiertas de piso es una línea de producción especializada en perfilado por flexión en frío para producir cubiertas de piso de acero (láminas de acero perfiladas, cubiertas de piso compuestas). La tarima de suelo, también conocida como tarima de acero, es un material estructural compuesto utilizado en la construcción, fabricado a partir de láminas de acero galvanizado mediante perfilado, con una sección transversal en forma de V, U, trapezoidal o formas corrugadas similares.
Este equipo utiliza un proceso continuo de perfilado por doblado en frío para completar todo el proceso de desenrollado, nivelación, perfilado, corte longitudinal y salida de una sola vez. La línea de producción de doblado en frío de cubiertas de piso puede alcanzar una velocidad de producción de 25 metros por minuto y la adición de unidades de conformado puede producir varios tipos de láminas.
Ventajas principales
Fase de Construcción: Sirve como encofrado permanente y soporta la carga.
Fase de uso: Funciona junto al hormigón, actuando como refuerzo de tracción inferior.
Beneficios económicos significativos: En edificios de gran altura, elimina la necesidad de encofrados de acero y reduce la carga del piso, logrando la misma capacidad al tiempo que reduce el uso de acero y, por lo tanto, ahorra inversión.
Ligero y de alta resistencia: el producto es liviano, de alta resistencia, tiene una alta capacidad de carga y buena resistencia sísmica.
Aplicaciones: Edificios de oficinas, residencias, apartamentos de estructura de acero de varios pisos y altos; estadios, salas de exposiciones, terminales de aeropuertos y otros grandes edificios públicos; diversas plantas industriales, plantas de estructura de acero, centros logísticos, grandes supermercados, etc.

III. Parámetros técnicos de la serie de equipos

Tipo de equipo Formación de filas Espesor del material Velocidad de producción Materiales aplicables Características principales
Techo Chapa corrugada 9-24 filas 0,3-1,0 mm 10-60 m/min Chapa de acero recubierta de color, chapa galvanizada, acero inoxidable, chapa de aluminio Corrugado para mayor resistencia, conformado de alta precisión
Lámina para techo en forma de T personalizable 0,5-3,5 mm Lámina galvanizada personalizable, lámina laminada en frío Gran luz, viga y losa combinadas
Teja vidriada 11-13 filas 0,2-0,8 mm 8-15 m/min Chapa de acero recubierta de color Efecto antiguo realista, máquina multitipo
Suelo Cubierta 18-26 filas 0,8-1,5 mm 8-25 m/min Chapa galvanizada, chapa de zinc aluminizado Encofrado permanente, acero y ahorro de encofrado

IV. Proceso de producción

Desenrollado → Alimentación guiada → Formación de rollos → Corte a longitud → Descarga

Descripción del proceso
Desenrollado: cargue la bobina de metal en el desenrollador y aliméntela de manera estable.
Alimentación guiada: La guía de rodillos laterales asegura que la lámina entre en la máquina formadora en la posición correcta.
Formación de rollos: flexión en frío progresiva de múltiples pasadas para formar gradualmente una sección transversal estándar.
Corte a longitud: corte hidráulico o de seguimiento para cortes limpios y de alta precisión.
Descarga: Salida del producto terminado, descargada cuidadosamente.

V. Áreas de aplicación

Los diversos productos de láminas corrugadas fabricados por la serie de equipos de líneas de producción de conformado corrugado se utilizan ampliamente en los siguientes campos:
Edificios industriales: Sistemas de techado y revestimiento de paredes para diversas plantas industriales, plantas de estructuras de acero, depósitos de locomotoras y hangares de aviones—las láminas corrugadas y las cubiertas de piso son los materiales principales para los edificios con estructuras de acero.
Grandes edificios públicos: sistemas de techado y revestimiento de paredes para edificios de gran envergadura, como estadios, salas de exposiciones, salas de conciertos, terminales de aeropuertos y estaciones de tren—las láminas corrugadas son ligeras y de alta resistencia, adecuadas para diseños de gran envergadura.
Edificios comerciales y residenciales: techos y revestimientos de paredes para centros comerciales, edificios de oficinas, hoteles y residencias—las tejas vidriadas son adecuadas para techos decorativos de alta gama.
Almacenamiento y Logística: Sistemas de techado y revestimiento de pisos para grandes almacenes y centros logísticos—las cubiertas de piso ofrecen una rápida velocidad de construcción y importantes beneficios económicos.
Turismo cultural y edificios antiguos: lugares turísticos pintorescos, pabellones, hoteles, villas, salas de exposiciones y complejos turísticos—los azulejos vidriados son simples y elegantes, armonizando con el entorno escénico.
Energía y electricidad: Edificios de plantas de energía, empresas de equipos eléctricos y centrales hidroeléctricas—Los paneles de techo en forma de T tienen grandes luces y una gran capacidad de carga.

VI. Perspectivas del mercado

Crecimiento continuo del mercado mundial de láminas corrugadas metálicas: los ingresos globales por láminas corrugadas metálicas ascendieron a aproximadamente 75,19 mil millones de RMB en 2025 y se proyecta que se acerquen a los 106,61 mil millones de RMB para 2032, con una tasa de crecimiento anual compuesta (CAGR) del 5,1% de 2026 a 2032.
Desarrollo rápido de la construcción de estructuras de acero: el acero conformado en frío es un material económico, ligero y de paredes delgadas. Hasta la fecha, mi país opera más de 1.000 líneas de producción de acero conformado en frío con una capacidad anual de 15 millones de toneladas. Impulsada por la promoción nacional de edificios prefabricados y con estructura de acero, la demanda del mercado de láminas corrugadas, paneles de techo y cubiertas de piso —materiales básicos en la construcción de acero— continúa aumentando.
Tendencias hacia actualizaciones tecnológicas y fabricación inteligente: los equipos están evolucionando hacia una mayor inteligencia y mayores velocidades. Los sistemas PLC controlan de forma centralizada toda la línea —incluido el desenrollado, el conformado, el corte y la descarga—, lo que permite una producción automatizada basada en datos preestablecidos para múltiples especificaciones del producto. La penetración en el mercado de equipos de conformado corrugado inteligentes y totalmente automatizados continúa aumentando.

VII. Servicio y soporte

Diseño de soluciones: selección personalizada de equipos y diseño de líneas de producción según los dibujos de productos del cliente, los requisitos de capacidad y los mercados objetivo.
Fabricación personalizada: soporte para personalización no estándar, incluidas varias formas de paneles y perfiles; control de extremo a extremo desde el diseño del rollo hasta la fabricación completa de la máquina.
Instalación y puesta en servicio: instalación, puesta en servicio y capacitación del operador en el sitio proporcionada por ingenieros para garantizar un rápido inicio de la producción.
Soporte posventa: consulta técnica a largo plazo y suministro de repuestos; Los ingenieros poseen visas válidas y están disponibles para servicio in situ en todo el mundo en cualquier momento.
Optimización continua: servicios de modificación de equipos y actualización de capacidad disponibles para adaptarse a las cambiantes necesidades de producción.

VIII. Por qué elegirnos

Casi 20 años de experiencia en fabricación: tecnología madura, procesos refinados y calidad confiable.
Gama completa de productos: suministro integral de todo tipo de paneles corrugados arquitectónicos, incluidas láminas para techos corrugados, láminas para techos con perfil en T, tejas de estilo acristalado y cubiertas para pisos.
Fabricación de alta precisión: el conformado de precisión en múltiples etapas garantiza dimensiones consistentes y una calidad de producto estable.
Producción de alta eficiencia: Las velocidades de producción alcanzan los 15–60 m/min; toda la línea puede ser operada por sólo 1–2 personas.
Control inteligente: control PLC totalmente automático con interfaz de pantalla táctil; cuenta con configuraciones de un toque y conteo automático.
Capacidad versátil: una sola máquina produce múltiples perfiles de paneles y mosaicos, eliminando la necesidad de inversiones repetidas.
Durabilidad robusta: cuenta con un marco de viga en H soldado, componentes templados y rodillos cromados para garantizar que no se deforme durante el funcionamiento a largo plazo.
Fabricante directo: sin intermediarios, ofrece una excelente relación calidad-precio.

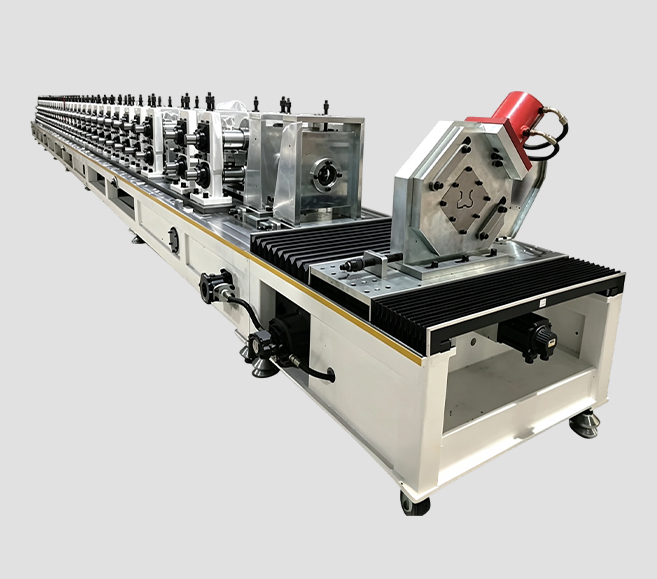

Línea de conformado de marcos para puertas y ventanas — Un fabricante profesional que ofrece soluciones integrales que cubren todo el sector de puertas y ventanas, con entrega integral desde la tira de acero hasta el producto terminado.

Descripción general de la serie I

La línea de perfilado de marcos de puertas y ventanas es un sistema completo de producción de perfilado en frío diseñado específicamente para fabricar varios perfiles de marcos de puertas y ventanas de acero. Como componentes estructurales centrales de los sistemas arquitectónicos de puertas y ventanas, la precisión de la sección transversal y la resistencia estructural de estos marcos determinan directamente la calidad de la instalación, el rendimiento del sellado y la vida útil. Utilizando un proceso continuo de conformado por laminación en frío, este equipo transforma bobinas metálicas en perfiles terminados a través de un flujo de trabajo integrado —que abarca desenrollado, nivelación, punzonado, conformado por laminación, corte y descarga— en una sola pasada.
El proceso de conformado de rodillos en frío emplea una serie de rodillos de conformado dispuestos secuencialmente para doblar continuamente tiras de metal (como bobinas) transversalmente, dándoles forma rápidamente en perfiles abiertos o cerrados. En comparación con los métodos tradicionales de estampado o doblado, el conformado por laminación en frío ofrece ventajas significativas, incluida una alta utilización del material, una precisión dimensional superior, una alta eficiencia de producción y bajos costos.
Esta serie proporciona soluciones integrales de conformado por laminación en frío para toda la gama de perfiles de marcos de puertas y ventanas —incluidos marcos de tipo abierto, marcos de tipo cerrado y marcos de ventanas interiores. Es compatible con diversos materiales, como acero laminado en frío, acero galvanizado y acero inoxidable, manejando espesores que oscilan entre 0,8 mm y 2,0 mm. El equipo cuenta con control PLC totalmente automatizado y una pantalla táctil HMI, lo que garantiza un flujo de trabajo continuo y automatizado desde el desenrollado hasta la descarga de los productos terminados.
Los productos cumplen estrictamente con la norma industrial JG/T 152-2003, "Perfiles de acero para marcos de puertas residenciales multifuncionales" Esta norma se aplica a perfiles de marcos de puertas residenciales multifuncionales fabricados a partir de láminas o tiras de acero laminadas en frío mediante procesos de conformado por laminación en frío.

II. Introducción a varios tipos de equipos

1. Equipos de conformado por doblado en frío para marcos de puertas y ventanas abiertas
Descripción general del equipo
El equipo de conformado por doblado en frío para marcos de puertas y ventanas abiertos es una línea de producción especializada en conformado por doblado en frío para producir perfiles de marcos de puertas y ventanas de acero de tipo abierto. Los perfiles de acero doblados en frío de sección abierta tienen formas de sección transversal relativamente simples y procesos de conformado maduros, lo que los convierte en uno de los tipos de perfiles de marcos de puertas y ventanas más utilizados en el mercado. El equipo puede producir varios perfiles de sección abierta, como marcos de puertas de seguridad, marcos de puertas ignífugos y marcos de puertas comunes.
Ventajas principales
Perfiles múltiples en una máquina, producción flexible: permite la producción de múltiples tipos de perfiles en una sola máquina, satisfaciendo las necesidades de producción de diferentes especificaciones de marcos de puertas y ventanas.
Alta eficiencia y estabilidad: la velocidad de la línea de producción puede alcanzar 0-15 m/min, con un rendimiento estable y confiable.
Formado de alta precisión: El material del rodillo es GCr15, templado (HRC58-62), con alta dureza y buena resistencia al desgaste.
Control totalmente automático: el sistema de control automático PLC permite la gestión digital de procesos completos.
Composición del equipo
El equipo consta principalmente de una máquina de alimentación, una sección de guía, una sección de nivelación, un dispositivo de punzonado, una unidad principal de formación, una máquina de corte, una mesa receptora, un gabinete de control eléctrico y otros componentes. La estación hidráulica utiliza acumuladores y control PLC, lo que permite el punzonado y corte a alta velocidad. Equipado con varios dispositivos hidráulicos de punzonado y ranurado, puede cortar/perforar todos los orificios/ranuras necesarios en línea, lo que permite doblar productos directamente en marcos completos de puertas o ventanas sin procesamiento adicional.
Aplicaciones: Marcos de puertas de seguridad, marcos de puertas ignífugos, marcos de puertas comunes, revestimientos de acero para ventanas de PVC, perfiles de acero para revestimientos de puertas, etc.

2. Equipo de conformado por doblado en frío de marcos de puertas y ventanas de sección cerrada
Descripción general del equipo
El equipo de conformado por doblado en frío de marcos de puertas y ventanas de sección cerrada es una línea de producción especializada en conformado por doblado en frío para producir perfiles de marcos de puertas y ventanas de acero de sección cerrada. En comparación con el acero para doblado en frío de sección abierta, el acero para doblado en frío de sección cerrada tiene una forma de sección transversal más compleja y generalmente asimétrica, lo que genera diferencias significativas en el control de calidad de la soldadura, el control dimensional y el equipo de conformado. Los perfiles de sección cerrada ofrecen ventajas significativas como alta resistencia estructural, buena resistencia a la torsión y atractivo estético, lo que los convierte en el tipo de perfil preferido para puertas y ventanas de acero de alta calidad.
Ventajas principales
Alta resistencia con secciones cerradas: la sección cerrada forma una estructura tubular cerrada, lo que da como resultado una distribución de tensiones más uniforme bajo fuerzas externas y una resistencia estructural significativamente mayor que los perfiles abiertos.
Tecnología de soldadura avanzada: Los perfiles cerrados utilizan dos métodos de cierre: soldadura y entrelazado. La soldadura se utiliza principalmente en la producción de perfiles cerrados conformados en frío hechos de tiras de acero estructural de carbono y tiras de acero aleado, con métodos comunes que incluyen soldadura por inducción de alta frecuencia, soldadura por resistencia de alta frecuencia y soldadura con gas inerte de tungsteno. El enclavamiento se utiliza principalmente en la producción de perfiles cerrados conformados en frío hechos de tiras finas recubiertas.
Pases de conformado de precisión múltiple: el conformado de perfiles cerrados requiere más pasadas (aproximadamente 41 pasadas) y herramientas de deformación auxiliares para garantizar dimensiones estables de la sección cerrada y juntas herméticas.
Calidad de conformado estable: la utilización de procesos de conformado y soldadura adecuados garantiza una calidad de conformado y soldadura estable y confiable.
Aplicaciones: Marcos de puertas de seguridad de alta calidad, marcos de puertas ignífugos, marcos de ventanas cerradas y sistemas de marcos de puertas y ventanas de edificios residenciales y comerciales de alta gama.

3. Equipos de conformado por doblado en frío para marcos de ventanas interiores
Descripción general del equipo
El equipo de conformado por doblado en frío para marcos de ventanas interiores es una línea de producción especializada en conformado por doblado en frío para producir perfiles de marcos de ventanas interiores de acero y revestimientos de acero para ventanas de PVC. El marco interior de la ventana es la estructura del marco que rodea la abertura de la ventana en ambos lados y en la parte superior de un sistema de puerta y ventana; su precisión en la sección transversal determina directamente la calidad de instalación y el rendimiento de sellado de la ventana.
Ventajas principales
Formación profesional de marcos de ventanas interiores: diseñado específicamente para las características de la sección transversal de los perfiles de marcos de ventanas interiores, lo que da como resultado una alta precisión de formación y una buena consistencia.
Soporte para ventanas de PVC: puede producir revestimientos de acero para ventanas de PVC, un equipo de soporte clave en la fabricación de puertas y ventanas de PVC.
Producción multitipo: puede producir múltiples tipos de paneles en una sola máquina, con alta eficiencia de producción y buena rectitud.
Equipo compacto: toda la línea tiene un diseño compacto, ocupa poco espacio y es adecuada para varios diseños de fábrica.
Composición del equipo
El equipo consta principalmente de una máquina de alimentación, sección de guía, sección de nivelación, punzonado, unidad principal de formación, máquina de corte, mesa receptora y gabinete de control eléctrico. El proceso de producción es: alimentación → nivelación → punzonado → conformado → corte → recepción.
Aplicaciones: Forro de acero para ventanas de PVC, marco interior de ventanas de acero, revestimiento interior de acero para puertas y ventanas, etc.

III. Parámetros técnicos de la serie de equipos

Parámetro del artículo
Materiales aplicables: Chapa laminada en frío, chapa galvanizada, acero inoxidable, Q235, etc.
Espesor del material: 0,8–2,0 mm (personalizable)
Resistencia del material ≤350 MPa
Velocidad de la línea de producción: 0–15 m/min (hasta 20 m/min)
Número de estaciones de formación: 18–41 (dependiendo de la complejidad del perfil)
Diámetro del eje Φ60–Φ80 mm
Material del rodillo: GCr15/Cr12MoV, templado (HRC 58–62)
Potencia del motor principal: 5,5–15 kW
Precisión de corte ±0,5 mm
Sistema de control: Control PLC totalmente automático
Operadores 1 persona

IV. Proceso de producción

Desenrollado → Nivelación → Perforación → Formación de rollos → Corte → Descarga

Descripción del proceso
Desenrollado: cargue la bobina de metal en el desenrollador para una alimentación estable del material.
Nivelación: Nivelación de precisión mediante un nivelador para eliminar la tensión interna del material.
Punzonado: La unidad de punzonado hidráulico realiza punzonado preciso para orificios de montaje, orificios de bloqueo, etc.
Formación de rollos: Formación progresiva de rollos en frío en múltiples etapas para dar forma gradualmente a los perfiles estándar de marcos de puertas y ventanas.
Corte: El corte hidráulico de longitud fija garantiza alta precisión y bordes limpios y lisos.
Descarga: Producción de productos terminados de manera ordenada.

V. Áreas de aplicación

Los perfiles de marcos de puertas y ventanas producidos por esta serie de equipos son ampliamente utilizados en los siguientes sectores:
Edificios residenciales y civiles: sistemas de marcos de puertas y ventanas para oficinas, tiendas minoristas, casas particulares y apartamentos— que presentan alta resistencia, resistencia a la corrosión y alta precisión dimensional.
Edificios comerciales y públicos: sistemas de marcos de puertas y ventanas para centros comerciales, hoteles, edificios de oficinas, hospitales y escuelas—que cumplen con altos estándares arquitectónicos.
Puertas de seguridad y resistentes al fuego: Producción totalmente automatizada de marcos de puertas de seguridad y resistentes al fuego—que sirven como componentes estructurales centrales de estas puertas.
Puertas y Ventanas UPVC (Reforzadas en Acero): Producción de perfiles de refuerzo de acero para puertas y ventanas UPVC—equipos auxiliares clave para su fabricación.
Edificios Industriales: Perfiles de marcos de puertas y ventanas para plantas industriales, almacenes e instalaciones similares.
Proyectos de Exportación: Producción de perfiles de marcos de puertas y ventanas destinados a mercados internacionales.

VI. Perspectivas del mercado

Impulsado por el crecimiento continuo de la industria de la construcción mundial y los crecientes estándares de calidad para puertas y ventanas, el mercado de equipos de conformado por laminación en frío para marcos de puertas y ventanas está mostrando una tendencia de crecimiento positiva.
Crecimiento continuo en el mercado de equipos de conformado de rodillos en frío: para 2025, el tamaño del mercado de equipos de conformado de rodillos en frío en China superó los 18 mil millones de RMB, con una tasa de crecimiento anual compuesta (CAGR) de aproximadamente el 7,2%. La producción nacional de acero conformado en frío aumentó aproximadamente un 8,3% interanual, con una demanda particularmente fuerte en sectores como los marcos de puertas de construcción y los marcos de acero de calibre ligero. Las líneas de conformado de rodillos en frío de alta velocidad, alta precisión y totalmente automatizadas se han convertido en la opción principal para los compradores.
Ventajas significativas de los perfiles de acero para puertas y ventanas: Los perfiles de acero conformados en frío para marcos de puertas y ventanas ofrecen beneficios como formas de sección transversal optimizadas, alta precisión dimensional y características livianas. Los perfiles de marcos de puertas de acero se fabrican a partir de láminas o tiras de acero laminadas en frío mediante procesos de doblado y laminado en frío, cumpliendo con los estándares industriales establecidos.
El conformado por rodillos en frío reemplaza los procesos tradicionales: la tecnología de conformado por rodillos en frío permite un procesamiento rápido de materiales metálicos, lo que aumenta significativamente la eficiencia de la producción y al mismo tiempo reduce el consumo de energía y los costos de fabricación. El procesamiento de alta precisión garantiza estabilidad y consistencia, cumpliendo con los estrictos requisitos de la industria de la construcción en cuanto a precisión de los componentes.
Ampliación de los mercados de exportación: los equipos chinos de conformado de marcos de puertas con rodillos en frío han ingresado con éxito a los mercados europeos, como España, y la demanda internacional de equipos de conformado de marcos de puertas y ventanas de alta calidad de China continúa creciendo.

VII. Servicio y soporte

Diseño de soluciones: selección personalizada de equipos y diseño de líneas de producción según los dibujos de productos del cliente, los requisitos de capacidad y los mercados objetivo.
Fabricación personalizada: soporte para personalización no estándar; los pedidos se pueden realizar utilizando dibujos transversales o muestras, con supervisión total desde el diseño del rollo hasta la fabricación completa de la máquina.
Instalación y puesta en servicio: instalación, puesta en servicio y capacitación del operador en el sitio proporcionada por ingenieros para garantizar un rápido inicio de la producción.
Soporte posventa: consulta técnica a largo plazo y suministro de repuestos, junto con soporte técnico en línea durante todo el ciclo de vida del producto; los ingenieros poseen todas las visas necesarias y están disponibles para el servicio in situ en todo el mundo.
Optimización continua: servicios de modificación de equipos y actualización de capacidad disponibles para adaptarse a las cambiantes necesidades de producción.

VIII. ¿Por qué elegirnos?

Casi 20 años de experiencia en fabricación: tecnología madura, procesos refinados y calidad confiable.
Gama completa de productos: suministro integral de todos los perfiles de marcos de puertas y ventanas, incluidos marcos de tipo abierto, marcos de tipo cerrado y marcos de ventanas interiores.
Fabricación de alta precisión: precisión de corte de ±0,5 mm, superando ampliamente los estándares de la industria.
Producción eficiente: Velocidades de línea de 0–15m/min; toda la línea puede ser operada por una sola persona.
Control inteligente totalmente automatizado: automatización de PLC con interfaz de pantalla táctil; cuenta con configuración con un solo toque y conteo automático.
Cumplimiento de las normas de la industria: Los productos cumplen estrictamente con la norma JG/T 152-2003 para "Perfiles de marcos de puertas residenciales multifuncionales de acero"
Durabilidad robusta: los rodillos GCr15/Cr12MoV apagados (HRC 58–62) garantizan una larga vida útil y una precisión constante.
Fabricante directo: sin intermediarios, ofrece una excelente relación calidad-precio.

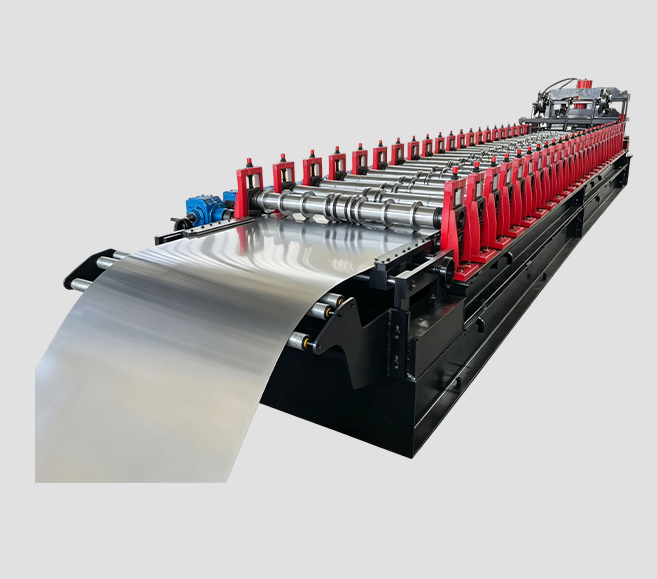

Serie de equipos de conformado de rollos de perfiles automotrices—Un fabricante especializado que ofrece soluciones integrales que cubren todo el espectro de componentes estructurales y de carrocería de vehículos, con entrega integral desde la tira de acero hasta el producto terminado.

Descripción general de la serie I

La serie de equipos de perfilado de perfiles automotrices comprende líneas de producción completas diseñadas específicamente para fabricar diversos perfiles conformados en frío utilizados en carrocerías y componentes estructurales de automóviles. El acero conformado en frío se refiere a productos de acero terminados con diversas formas de sección transversal, creados doblando placas o tiras de acero a temperatura ambiente; es un producto de acero económico, liviano y de paredes delgadas. El acero conformado en frío se utiliza ampliamente en la industria automotriz, donde ha reemplazado las piezas estampadas tradicionales en muchos modelos de vehículos.
El proceso de conformado de rollos emplea una serie de rodillos de conformado dispuestos secuencialmente para doblar continuamente bobinas o tiras de metal transversalmente, lo que permite la producción rápida y continua de perfiles con geometrías de sección abierta, cerrada o ancha. En comparación con el estampado tradicional, el perfilado ofrece ventajas significativas, que incluyen una menor inversión inicial en equipo, alta eficiencia de producción, utilización superior del material, recuperación elástica mínima, control dimensional preciso y calidad constante del producto.
Esta serie de equipos proporciona soluciones integrales de perfilado para una amplia gama de perfiles automotrices —incluidas vigas protectoras, guardabarros, rieles laterales del chasis, paneles de carrocería de carga (tipo caja y tipo cerca) y marcos de ventanas. Es compatible con diversos materiales como láminas laminadas en frío, láminas laminadas en caliente, láminas galvanizadas y acero de alta resistencia, acomodando espesores de 0,8 mm a 6,0 mm y límites elásticos de hasta 1180 MPa.
Los productos cumplen estrictamente con las normas nacionales como GB/T 6726-2008 ("Dimensiones, forma, peso y desviaciones permitidas para secciones de acero conformadas en frío para automóviles") y YB/T 4623-2017 ("Secciones de acero conformadas en frío para vigas longitudinales de automóviles").

II. Introducción a los equipos para varios perfiles

1. Equipos de conformado por flexión en frío de vigas anticolisión para automóviles
Descripción general del equipo
El equipo de conformado por flexión en frío de vigas anticolisión para automóviles es una línea de producción especializada en conformado por flexión en frío para producir vigas de parachoques delanteras y traseras y cajas de absorción de energía para automóviles de pasajeros y vehículos comerciales. Las vigas anticolisión son componentes centrales del sistema de seguridad pasiva automotriz y absorben la energía de la colisión a través de la deformación durante colisiones a baja velocidad para proteger la estructura principal del vehículo y la seguridad de los ocupantes. La demanda del mercado de vigas anticolisión para automóviles en China fue de aproximadamente 625 millones de yuanes en 2023 y se proyecta que alcance los 750 millones de yuanes en 2026.
Ventajas principales
Curva en línea de la viga delantera, viga recta de la viga trasera: diseño de conformado independiente de doble máquina, viga del parachoques delantero en línea curvada para que coincida con la forma del extremo delantero del vehículo, salida recta de la viga del parachoques trasero.
Capacidad de formación de acero de ultra alta resistencia: adaptable a DP980, MS1300 y otros aceros de ultra alta resistencia con límite elástico < 1180 MPa.
Formación de ultraprecisión de 26 pasadas: rodillos templados Cr12MoV (HRC58-62), diámetro de eje grande de Φ80 mm, cojinetes Harbin.
Soldadura láser integrada: Soldadura láser continua en línea, resistencia de soldadura ≥95% del material base.
Cabezal alisador turco + enfriamiento por aspersión: cada pasada de rodillo está equipada con un dispositivo de enfriamiento por aspersión para garantizar la precisión del conformado.
Aplicaciones: Vigas de parachoques delanteras y traseras, vigas de parachoques de puertas, cajas de absorción de energía, pilares B y otros componentes estructurales de seguridad de la carrocería para vehículos de pasajeros.

2. Equipos para conformar guardabarros en frío para automóviles
Descripción general del equipo
El equipo de conformado por flexión en frío de guardabarros para automóviles es una línea de producción especializada en conformado por flexión en frío para producir guardabarros metálicos para diversos vehículos comerciales, camiones pesados y remolques. Los guardabarros son dispositivos de protección esenciales instalados delante de los cubos de las ruedas del vehículo para bloquear el barro, el agua, las piedras, los ladrillos y otros residuos salpicados durante la conducción. Los guardabarros metálicos son más de 10 veces más duros y resistentes que los de plástico, lo que los hace menos propensos a romperse, no se ven afectados por la intemperie y tienen una vida útil de al menos 5 a 8 años.
Ventajas principales
Transmisión de caja de cambios tipo arco de hierro fundido: alta rigidez, alta precisión y larga vida útil.
20 pasos de conformado de precisión + doblado en línea: conformado por doblado único, sin necesidad de cambiar moldes, radio mínimo de hasta 600 mm.
Cobertura total de eje simple/doble/triple: adaptable a varios modelos de vehículos, sin necesidad de cambiar los moldes de doblado.
Multiproceso integrado: Alimentación de material → punzonado hidráulico → perfilado → doblado → corte, todo completado en una sola máquina.
La eficiencia aumentó entre 5 y 10 veces: eficiencia de producción significativamente mayor que los procesos tradicionales.
Aplicaciones: Guardabarros metálicos para camiones pesados, remolques, semirremolques, vehículos de maquinaria de construcción, autobuses y vehículos especiales.

3. Equipos de conformado por flexión en frío de estructuras automotrices
Descripción general del equipo
El equipo de conformado por flexión en frío de bastidores de automóviles es una línea de producción especializada en conformado por flexión en frío para producir componentes estructurales centrales, como vigas longitudinales, vigas transversales y vigas de refuerzo de vehículos comerciales y automóviles de pasajeros. El bastidor del automóvil es el componente central de soporte de carga en el sistema de bastidor que soporta la carga y el impacto de todo el vehículo; su precisión de sección transversal y resistencia estructural determinan directamente la capacidad de soporte de carga, el rendimiento de seguridad y la vida útil del vehículo.
Ventajas principales
Caja de cambios con transmisión por junta universal: alta rigidez, alta precisión y larga vida útil
Soldadura láser de alta potencia de 10000 W: alta resistencia de soldadura y pequeña zona afectada por el calor
22 pasos de conformado de precisión (incluido el enderezamiento): Dimensiones de sección transversal precisas y estables
Corte con sierra en frío con servoseguimiento: corte en línea sin detener la máquina, precisión ±0,5 mm
Producción continua sin detener el corte y la soldadura: elimina por completo el tiempo de espera de inactividad al cambiar las bobinas
El mercado mundial de acero conformado en frío de alta resistencia fue de aproximadamente 30,91 mil millones de RMB en 2024 y se proyecta que alcance casi 41,52 mil millones de RMB para 2031. El acero conformado en frío para vigas de chasis de automóviles se produce a partir de placas o tiras de acero laminadas en caliente con un espesor no inferior a 4 mm utilizando una unidad de perfilado continuo. Se proyecta que para 2030, la demanda de China de vigas de chasis automotrices aumentará de 180 millones de toneladas en 2025 a aproximadamente 240 millones de toneladas.
Aplicaciones: Vigas longitudinales y transversales de bastidores de camiones pesados, medianos y ligeros; vigas de refuerzo para chasis de automóviles de pasajeros; componentes estructurales para bastidores de vehículos de nueva energía; y componentes estructurales para chasis de maquinaria de construcción.

4. Equipo de perfilado de paneles de carrocería de automóviles
Descripción general del equipo
El equipo de perfilado de paneles de carrocería de automóviles es una línea de producción especializada en conformado en frío para producir paneles laterales y paneles de piso para carrocerías de camiones, remolques, semirremolques, triciclos agrícolas y triciclos eléctricos. El panel de la carrocería es un componente estructural central de la carrocería del camión; su planitud, resistencia y precisión dimensional determinan directamente la capacidad de carga y la vida útil de la carrocería del camión.
4.1 Equipos de producción de cajas de carga tipo caja
Adecuado para la producción de cajas de carga completamente cerradas y vagones tipo contenedor:
Formado de rodillos de precisión de 26 pasos: rodillos endurecidos GCr15 (HRC58-62), diámetro de eje grande de Φ120 mm
Soldadura láser en línea: alta resistencia de soldadura y deformación mínima
Cizalla hidráulica servo-tracking: Corte online sin parada de la máquina, precisión dimensional ±1,0mm
Accionamiento de doble motor de 22 KW×2: amplia potencia, velocidad de formación de 2-15 m/min
4.2 Equipo para paneles de carrocería de camiones tipo valla
Adecuado para la producción de carrocerías de camiones tipo valla, carrocerías de triciclos agrícolas y carrocerías de triciclos eléctricos:
Formado de rodillos de precisión de 22 pasos: transmisión por caja de cambios, diseño de diámetro de eje diferenciado Φ140 mm/Φ110 mm
Corte hidráulico posterior al conformado: cuchillas endurecidas Cr12MoV (HRC58-62)
Precisión de longitud ±1,0 mm: muy superior a los estándares de la industria
La eficiencia aumenta entre 5 y 10 veces: reemplaza múltiples procesos independientes, como el corte, corte, punzonado y doblado tradicionales
Aplicaciones: Paneles laterales y de piso de carrocerías de camiones, carrocerías de remolques y semirremolques, carrocerías de triciclos agrícolas, carrocerías de triciclos eléctricos, paneles laterales y superiores de contenedores, carrocerías de camiones volquete y vehículos de ingeniería.

5. Equipo de conformado por doblado en frío de marcos de ventanas para automóviles
Descripción general del equipo
El equipo de conformado por doblado en frío de marcos de ventanas de automóviles es una línea de producción especializada en conformado por doblado en frío para producir perfiles de marcos de ventanas de vidrio para puertas de automóviles de pasajeros. Los marcos de las ventanas de los automóviles son un componente crucial del sistema de puertas del automóvil. Su precisión de sección transversal y dimensiones geométricas determinan directamente la suavidad del funcionamiento del vidrio de la ventana, la calidad correspondiente de las tiras de sellado y la calidad general de la apariencia de la puerta.
Ventajas principales
Transmisión de caja de cambios: alta rigidez, alta precisión y larga vida útil
10-12 Pasos de conformado de precisión: rodillos endurecidos D2 (HRC58-62), husillo de precisión Φ55 mm
Integración de doblado de rodillos en línea: el conformado y doblado de rodillos se completan simultáneamente, eliminando la necesidad de sujeción secundaria
Longitud Precisión ±1,5 mm: Dimensiones uniformes del producto terminado y calidad estable
Marcas de alta gama atendidas con éxito, como BMW: la calidad del producto ha sido sometida a rigurosas pruebas de mercado
Aplicaciones: Marcos de ventanas de vidrio para puertas de automóviles de pasajeros, marcos de ventanas de vehículos comerciales, rieles de vidrio para ventanas laterales, marcos de techos corredizos.

6. Equipos modulares de conformado por flexión en frío para perfiles automotrices
Descripción general del equipo
El equipo modular de conformado por flexión en frío para perfiles automotrices es una plataforma universal diseñada para la producción flexible de diversos tipos y especificaciones de perfiles automotrices. Este equipo, utilizando cuatro conjuntos de módulos formadores de elevación, puede producir perfiles automotrices en cuatro secciones transversales y doce especificaciones, que cubren diversos materiales como acero laminado en caliente, acero laminado en frío y acero galvanizado, con un límite elástico de < 590 MPa.
Ventajas principales
Transmisión de caja de cambios Z180 tipo arco de hierro fundido 110 +: Puede procesar acero de alta resistencia de hasta 2 mm de espesor.
4 juegos de módulos formadores de elevación: una máquina cubre cuatro secciones transversales y doce especificaciones.
Acoplamiento de una línea + horquilla de cambio neumática: separación con un solo botón, reduciendo el tiempo de cambio de varias horas a menos de 30 minutos.
Cabezal de enderezamiento turco (estándar por juego): no requiere ajuste después del cambio.
Atendió con éxito el mercado mexicano de perfiles automotrices: México es el sexto mayor productor de automóviles del mundo, con aproximadamente el 90% de sus automóviles exportados al extranjero.

III. Descripción general de los parámetros técnicos de la serie de equipos

Tipo de equipo Estaciones de formación Material Espesor Formación Velocidad Diámetro del eje Material del rodillo Precisión de corte a longitud
Viga de choque 26 estaciones + rodillos auxiliares 1,0/1,6 mm 0–20 m/min Φ80 mm Cr12MoV ±0,5 mm
Guardabarros 20 estaciones 1,5–2 mm 0–15 m/min Φ80 mm Cr12 —
Luz principal del vehículo 22 estaciones 1,5–3 mm 0–15 m/min Φ90/110 mm Cr12MoV ±0,5 mm
Panel de carrocería de carga (tipo caja) 26 estaciones 2,0 mm 2–15 m/min Φ120 mm Cr12MoV ±1,0 mm
Panel de carrocería de carga (tipo valla) 22 estaciones 2,0 mm 2–15 m/min Φ140/110 mm GCr15 ±1,0 mm
Marco de ventana del vehículo 10–12 estaciones 1 mm aprox. 15 m/min Φ55 mm D2 ±1,5 mm
Perfil modular 18–20 estaciones 0,8–2 mm 0–20 m/min Φ80 mm D2 —

IV. Áreas de aplicación

Los perfiles automotrices producidos por esta serie de equipos son ampliamente utilizados en los siguientes sectores:
Vehículos de pasajeros: Componentes estructurales de la carrocería, vigas de impacto de puertas, marcos de ventanas, marcos de asientos y vigas de impacto de parachoques para sedanes, SUV y monovolúmenes.
Vehículos comerciales: rieles laterales del chasis, paneles de la carrocería de carga, guardabarros y marcos de puertas/ventanas para camiones pesados, medianos y livianos.
Vehículos de nueva energía (NEV): bastidores de carrocería, soportes de baterías y componentes de chasis para vehículos eléctricos e híbridos— Impulsado por la importante tendencia hacia el aligeramiento de los NEV, el uso de acero conformado en frío por vehículo ha aumentado en un 30%.
Remolques y Semirremolques: Sistemas de paneles de carrocería de carga y componentes estructurales de chasis para diversos tipos de remolques y semirremolques.
Maquinaria de construcción y vehículos especiales: Componentes estructurales para vehículos especiales como camiones volquete, camiones hormigoneras, grúas, camiones de bomberos y vehículos militares.
Autobuses y autocares: estructuras de carrocería, marcos de ventanas y rieles de asiento para autobuses grandes y autobuses urbanos.

V. Perspectivas del mercado

Crecimiento continuo del mercado mundial de formación en frío: se proyecta que el mercado se expandirá de $24,6 mil millones en 2024 a $38,9 mil millones en 2034, lo que representa una tasa de crecimiento anual compuesta (CAGR) de aproximadamente el 4,7%.
Fuerte demanda de acero conformado en frío en China: impulsada por la importante tendencia hacia el aligeramiento de los vehículos de nueva energía (NEV), la cantidad de acero conformado en frío utilizada por vehículo ha aumentado un 30%; Se espera que la demanda en este sector supere los 5 millones de toneladas en 2025. Un aumento en la demanda de acero de alta resistencia (resistencia a la tracción ≥ 800 MPa) en la fabricación de equipos de alta gama está impulsando un cambio en la combinación de productos hacia aplicaciones de alta gama.
Crecimiento continuo en la producción y ventas de automóviles: como el mayor productor de automóviles del mundo, China se ubica constantemente a la vanguardia a nivel mundial en términos de producción anual y volumen de ventas. El rápido desarrollo de los vehículos comerciales y los NEV ha generado una creciente demanda de componentes estructurales automotrices, lo que alimenta la necesidad de equipos de conformado en frío de alta calidad.
Tendencia a que el conformado en frío reemplace al estampado tradicional: los componentes de acero conformados en frío están reemplazando cada vez más a las piezas estampadas tradicionales en muchos modelos de vehículos. Gracias a ventajas como una alta utilización del material, una precisión de conformado superior, una alta eficiencia de producción y bajos costos, el proceso de conformado en frío se está convirtiendo gradualmente en el método principal para fabricar perfiles automotrices.

VI. Servicio y soporte

Diseño de soluciones: selección personalizada de equipos y diseño de líneas de producción según los dibujos de productos del cliente, los requisitos de capacidad y los mercados objetivo.
Fabricación personalizada: soporte para personalización no estándar; la producción se puede iniciar a partir de dibujos o muestras transversales, con supervisión total desde el diseño del rollo hasta la fabricación completa de la máquina.
Instalación y puesta en marcha: Instalación y puesta en marcha in situ por parte de ingenieros, incluida la formación de operadores, para garantizar un rápido inicio de la producción.
Soporte posventa: consulta técnica a largo plazo y suministro de repuestos; Los ingenieros poseen visas válidas y están disponibles para servicio in situ en todo el mundo en cualquier momento.
Optimización continua: servicios de modificación de equipos y actualización de capacidad disponibles para adaptarse a las cambiantes necesidades de producción.

VII. Por qué elegirnos

Casi 20 años de experiencia en fabricación: tecnología madura, procesos refinados y calidad confiable
Gama completa de productos: suministro integral de perfiles automotrices, incluidas vigas protectoras, guardabarros, rieles de chasis, paneles de carrocería de carga, marcos de ventanas y más
Expertos en conformado de acero de alta resistencia: capaces de procesar acero de ultra alta resistencia con límites elásticos de hasta 1180 MPa, cumpliendo con los requisitos de aligeramiento automotriz
Producción modular y flexible: una sola máquina maneja múltiples secciones transversales y especificaciones; los cambios rápidos aumentan significativamente la utilización del equipo
Soldadura láser integrada: soldadura láser continua en línea adaptada; la resistencia de la costura de soldadura alcanza ≥95% del material base
Fabricación de alta precisión: precisión de corte a longitud de hasta ±0,5 mm, superando ampliamente los estándares de la industria
Control inteligente: sistema PLC totalmente automatizado con interfaz de pantalla táctil; toda la línea puede ser operada por solo 1–2 personas
Cumplimiento de las normas de la industria: los productos cumplen estrictamente con las normas nacionales como GB/T 6726-2008 y YB/T 4623-2017
Trayectoria global comprobada: atender con éxito marcas premium como BMW y mercados internacionales, incluido México
Fabricante directo: sin intermediarios, que ofrece un excelente valor de costo-rendimiento
Red de servicios global: los ingenieros poseen todas las visas necesarias, lo que garantiza tiempos de respuesta rápidos

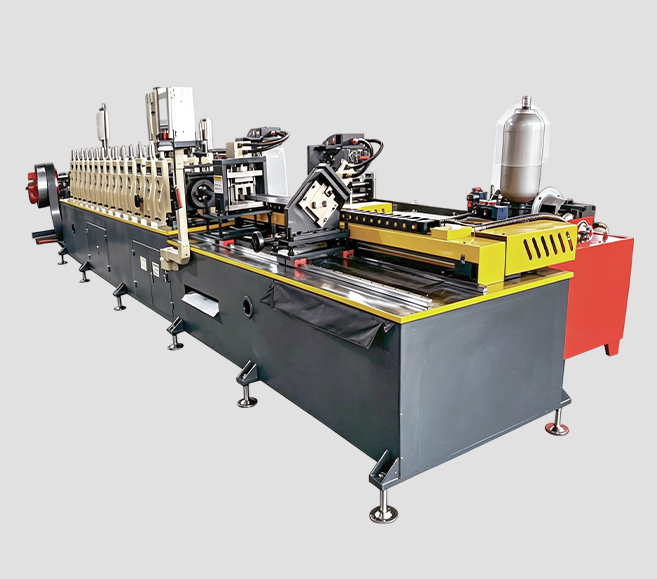

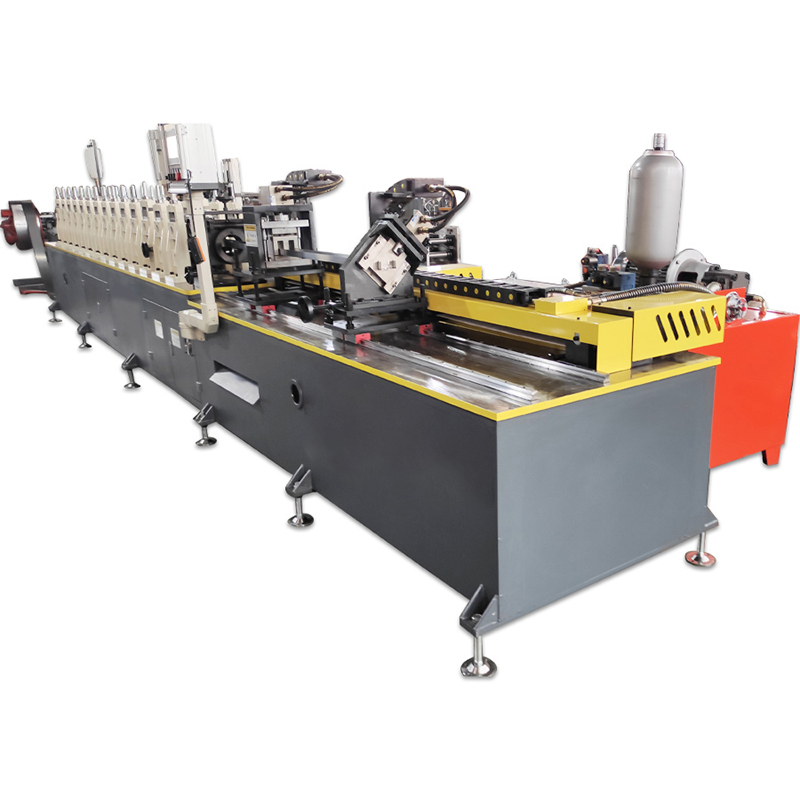

Máquina formadora de quillas de acero en frío – Un fabricante profesional que ofrece soluciones integrales que cubren todo el espectro de la producción de quillas arquitectónicas y decorativas, desde tiras de acero hasta la entrega del producto terminado en una sola parada.

I. Descripción general de la serie

La máquina formadora de rollos en frío de quilla de acero es una línea de producción automatizada de doblado en frío diseñada específicamente para producir diversos perfiles de quilla de acero ligeros para la industria de la decoración de edificios. La quilla de acero ligero es un perfil de estructura de acero liviano y de paredes delgadas hecho principalmente de tiras de acero galvanizado y tiras de acero laminadas en frío mediante un proceso continuo de doblado en frío. Cuenta con peso ligero, alta resistencia, resistencia al fuego, resistencia a la humedad y alta eficiencia de construcción.
Con el desarrollo de la construcción industrializada moderna, los edificios prefabricados y los edificios ecológicos, los sistemas tradicionales de quillas de madera y algunos métodos de construcción húmeda están siendo reemplazados gradualmente por sistemas de quillas de acero ligero. La quilla de acero ligera, con su producción estandarizada, rápida instalación, estabilidad dimensional y excelente rendimiento estructural, se ha utilizado ampliamente en tabiques interiores y sistemas de techos de edificios residenciales, espacios comerciales, edificios públicos y edificios industriales.
El proceso de doblado en frío utiliza múltiples conjuntos de rodillos formadores dispuestos con precisión para doblar y deformar gradualmente una tira de acero continua, formando materiales metálicos en perfiles estructurales con diferentes secciones transversales. En comparación con los métodos tradicionales de estampado y doblado, el conformado por doblado en frío ofrece ventajas como alta continuidad de producción, alta utilización del material, bajos costos de procesamiento, buena consistencia dimensional y alta automatización.
Esta serie de equipos cubre una gama completa de soluciones de producción de quillas de acero ligero para la industria de decoración de edificios, incluidas quillas tipo CU, quillas con apertura CU, quillas con esquina en L, quillas triangulares, quillas tipo clip, quillas de doble salida y quillas tipo tapa.
El equipo es compatible con diversos materiales, como tiras de acero galvanizado y tiras de acero laminadas en frío, y puede procesar acero con un rango de espesor de 0,3 a 1,5 mm. Se puede configurar con sistemas automáticos de punzonado, sistemas automáticos de cambio de forma, sistemas de servoalimentación, sistemas de corte en línea y sistemas automáticos de recepción de material según las necesidades del cliente, logrando una producción automatizada integral desde bobinas de acero en bruto hasta quillas terminadas.

II. Introducción a varios tipos de equipos de quilla de acero ligero

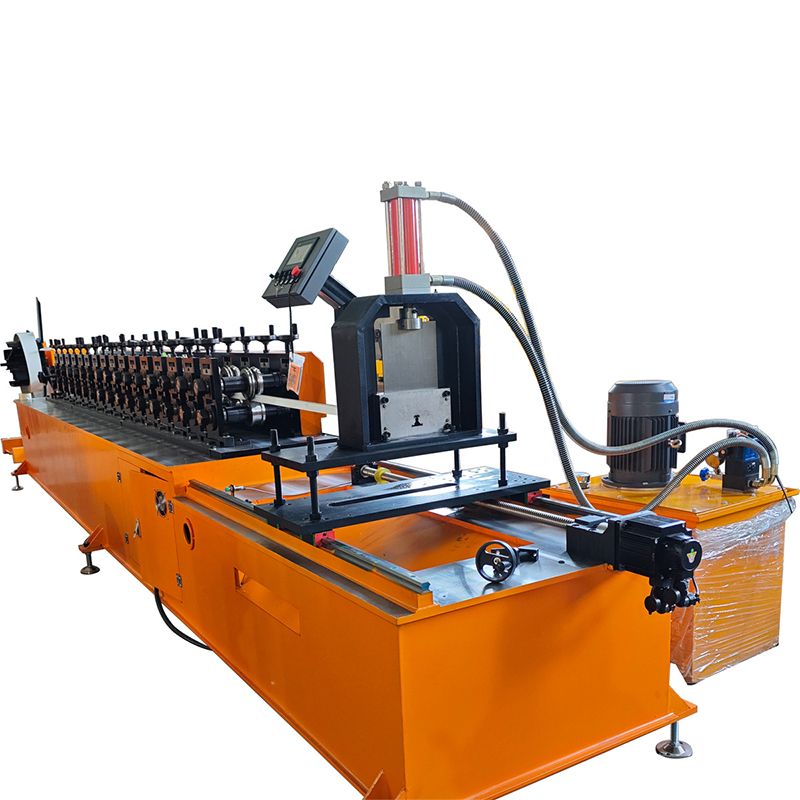

Máquina quilla de acero ligero tipo CU

Descripción general del equipo:
La máquina de quilla de acero ligero tipo CU es una línea de producción profesional de conformado por flexión en frío diseñada específicamente para producir quillas verticales tipo C (Stud) y quillas superior e inferior tipo U (Track) en sistemas de paredes divisorias de edificios. Las quillas CU son el material estructural central de los sistemas modernos de paredes divisorias de acero ligero. La quilla tipo C sostiene principalmente el marco de la pared, mientras que la quilla tipo U se utiliza para conexiones de fijación superior e inferior. Mediante una combinación adecuada, se puede formar una estructura de pared de acero ligero estable y de alta resistencia.
Ventajas principales:
Formado de rodillos de precisión de múltiples etapas: emplea múltiples conjuntos de rodillos de precisión para un conformado progresivo, lo que garantiza dimensiones estables de la sección transversal de la quilla.
Sistema de punzonado automático: Se puede configurar con punzonado continuo según las necesidades del cliente, lo que permite el procesamiento automático de orificios de instalación de tuberías.
Ajuste rápido de especificaciones: apoya la producción de quillas de diferentes anchos y alturas, mejorando la utilización del equipo.
Corte de longitud fija de alta precisión: garantiza una longitud constante del producto terminado, lo que facilita la construcción e instalación posteriores.
Aplicaciones:
Sistemas de tabiques residenciales, tabiques de edificios de oficinas, reformas hoteleras, edificios comerciales, tabiques interiores de plantas industriales, edificios prefabricados.

Máquina quilla de acero ligero de apertura y cierre CU
Descripción general del equipo:
La máquina quilla ligera de acero de apertura/cierre CU es un equipo especializado desarrollado para las necesidades de nuevos edificios prefabricados y de rápida instalación. Se utiliza para producir perfiles de quilla de acero ligeros de apertura/cierre con una estructura de conexión especial. Este tipo de quilla mejora la comodidad de instalación a través de una estructura de sección transversal optimizada, lo que permite un posicionamiento y montaje rápidos durante la construcción del muro.
Ventajas principales:
Capacidad especial de diseño de sección transversal: se pueden diseñar rodillos formadores personalizados según los dibujos del producto del cliente.
Fuerte rendimiento de conexión: la estructura de apertura/cierre mejora la estabilidad del conjunto de quilla.
Adaptable a las necesidades de construcción modular: Satisface los requisitos de la construcción rápida en edificios modernos.
Producción automatizada continua: completa el proceso desde la bobina de acero hasta el producto terminado de una sola vez, mejorando la eficiencia de la producción.
Aplicaciones:
Edificios prefabricados, casas modulares, sistemas de tabiques de rápida instalación, proyectos de renovación de espacios comerciales.

Máquina quilla de acero ligero para esquinas en forma de L
Descripción general del equipo:
La máquina de quilla de acero ligera para esquinas en forma de L es una máquina dobladora en frío especializada que se utiliza para producir quillas de borde en forma de L para sistemas de decoración y techos de edificios. Las quillas de esquina en forma de L se utilizan principalmente para el acabado de bordes de techos, conexiones de esquinas de paredes y fijación de estructuras decorativas, lo que requiere una alta precisión en las dimensiones del perfil y la calidad de la apariencia.
Ventajas principales:
La sección transversal en forma de L se forma en un solo paso, lo que reduce los pasos de procesamiento posteriores.
Proceso de laminación estable, reduciendo el daño superficial a los perfiles.
Ángulo preciso del producto terminado, mejorando los resultados de instalación in situ.
Admite producción personalizada de diferentes tamaños y especificaciones.
Alcance de la aplicación:
Techos integrados, decoración comercial, techos de edificios de oficinas, decoración de hoteles, decoración de edificios públicos.

Máquina quilla de acero ligero triangular
Descripción general del equipo:
La máquina de quilla de acero ligero triangular se utiliza para producir perfiles de quilla de acero ligero de estructura triangular, formando una estructura de sección transversal triangular estable a través de rodillos de formación especiales. Las quillas triangulares se caracterizan por su estabilidad estructural, instalación conveniente y estética sólida, lo que las convierte en un componente importante de los sistemas de techos integrados modernos.
Ventajas principales:
Formación de sección transversal triangular estable.
Producción continua de alta velocidad, mejorando la eficiencia de la producción.
Dimensiones uniformes del producto terminado, garantizando la calidad de la instalación.
Admite un ajuste rápido de múltiples especificaciones de productos.
Aplicaciones:
Sistemas de techos integrados, techos comerciales, techos de cocina y baño, proyectos de decoración y reforma.

Máquina quilla de acero ligero con clip
Descripción general del equipo:
La máquina de quilla de acero ligera con clip es un dispositivo automatizado diseñado específicamente para producir quillas de techo con clip. Las quillas con clip producidas por este equipo logran una instalación rápida a través de una estructura con clip especial, ofreciendo ventajas como mayor eficiencia de construcción y precisión de instalación en comparación con los métodos de instalación tradicionales.
Ventajas principales:
Formación continua automática, mejorando la eficiencia productiva.
Estructura de clip precisa, lo que garantiza una instalación estable.
Reducción del tiempo de construcción in situ.
Adecuado para producción estandarizada a gran escala.
Aplicaciones:
Techos comerciales, espacios de oficinas, aeropuertos, centros comerciales, hoteles y otros proyectos de decoración a gran escala.

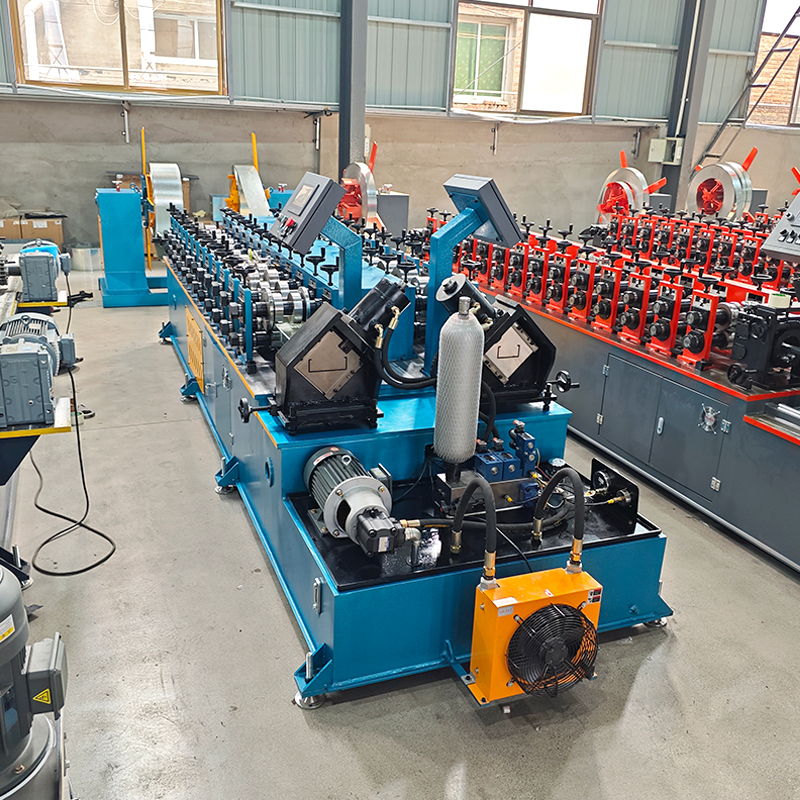

Máquina quilla de acero ligero de doble salida
Descripción general del equipo:
La máquina de quilla de acero ligera de doble salida adopta un diseño de producción sincrónica de doble canal, capaz de generar simultáneamente dos quillas de acero ligera de especificaciones iguales o diferentes, mejorando significativamente la eficiencia de producción. Este equipo es especialmente adecuado para fabricantes de materiales de construcción a gran escala, ya que reduce eficazmente los costes unitarios de producción de productos.
Ventajas principales:
Producción sincrónica en dos estaciones de trabajo.
Producción significativamente mayor por unidad de tiempo.
Reducción del insumo de mano de obra.
Mayor utilización de equipos.
Alcance de la aplicación:
Grandes empresas de fabricación de quillas, bases de producción de materiales de construcción y proveedores de materiales de decoración a gran escala.

Máquina quilla de acero ligero con forma de capucha
Descripción general del equipo:
La máquina de quilla de acero ligero en forma de sombrero se utiliza para producir perfiles de quilla de acero ligero de alta resistencia con una sección transversal en forma de sombrero. En comparación con los perfiles abiertos ordinarios, la estructura en forma de sombrero tiene mejor resistencia a la flexión y estabilidad, y se puede utilizar en estructuras de paredes especiales y sistemas de construcción reforzados.
Ventajas principales:
Diseño de sección transversal de alta resistencia.
Alta estabilidad de conformado.
Apoya el procesamiento de materiales gruesos.
Perfil estructural especial personalizable.
Aplicaciones:
Estructuras de refuerzo de muros divisorios, naves industriales, edificios prefabricados y proyectos de decoración especial.

III. Características técnicas de la serie de equipos

El equipo de conformado por flexión en frío de quilla de acero liviana adopta un diseño de rodillos de alta precisión, un proceso de conformado continuo de múltiples pasadas y un sistema de control automatizado, lo que permite una producción estable, eficiente y continua. El equipo apoya la producción de productos con diferentes espesores de material, estructuras de sección transversal y especificaciones. Los sistemas de punzonado, corte, cambio de forma y embalaje automatizado se pueden configurar según las necesidades del cliente.

IV. Áreas de aplicación

Los productos de quilla de acero ligera fabricados con esta serie de equipos se utilizan ampliamente en edificios residenciales, edificios comerciales, edificios de oficinas, hoteles, hospitales, escuelas, aeropuertos, plantas industriales y edificios prefabricados.
Los principales productos de aplicación incluyen:
Quilla de pared divisoria residencial.
Quilla de techo para espacios comerciales.
Quilla decorativa para edificios de hoteles y oficinas.
Sistemas de paredes divisorias interiores de edificios públicos.
Estructuras divisorias interiores de edificios industriales.
Sistemas prefabricados de estructuras ligeras de acero para construcción.

V. Perspectivas de mercado

A medida que la industria de la construcción mundial avanza hacia una construcción ecológica, industrializada y prefabricada, la demanda del mercado de quillas de acero ligeras, como material de construcción de alta eficiencia y respetuoso con el medio ambiente, continúa creciendo.
En comparación con los métodos de construcción tradicionales, los sistemas de quilla de acero livianos ofrecen ventajas como una velocidad de construcción más rápida, un peso más liviano, una instalación más sencilla, una mejor resistencia al fuego y una mayor utilización del material. Su aplicación en decoración residencial, edificios comerciales y obras públicas es cada vez más destacada.
Al mismo tiempo, el aumento de los costos laborales de construcción a nivel mundial y el rápido desarrollo de edificios prefabricados están impulsando un aumento sostenido en la demanda de equipos automatizados de producción de quillas de acero ligeras. Las líneas de producción de quillas inteligentes, de alta eficiencia y alta precisión se están convirtiendo en una importante dirección de desarrollo para la futura fabricación de materiales de construcción.

VI. Soporte de servicio

Diseño de soluciones: Ofrecemos soluciones personalizadas de selección y producción de equipos basadas en los dibujos de productos de los clientes, los requisitos de capacidad y los mercados objetivo.
Fabricación personalizada: admitimos la personalización de equipos no estándar, brindando soluciones completas desde el diseño de la sección transversal del producto y el desarrollo de rollos hasta la fabricación completa de máquinas.
Instalación y puesta en servicio: Brindamos servicios de instalación, puesta en servicio y capacitación de operadores de equipos para ayudar a los clientes a poner rápidamente sus equipos en producción.
Garantía postventa: Brindamos soporte técnico a largo plazo, mantenimiento de equipos y servicios de suministro de repuestos.
Actualización de la línea de producción: brindamos soluciones de actualización de equipos y transformación de automatización basadas en cambios en las necesidades de producción de los clientes.

VII. Por qué elegirnos

Casi 20 años de experiencia en la fabricación de equipos de doblado en frío; tecnología madura y procesos de producción perfeccionados.
Soluciones integrales de producción de quillas de acero ligeras para satisfacer diversas necesidades de aplicaciones de construcción.
Apoya la producción de perfiles multiespecificación y multisección, mejorando la utilización del equipo.
El diseño de rollo de alta precisión garantiza dimensiones estables del producto.
El sistema de control automatizado reduce los costos laborales y mejora la eficiencia de la producción.
Admite personalización no estándar para satisfacer las necesidades de diferentes mercados globales.
Entrega en línea de producción integral desde la bobina de acero hasta el producto terminado.
Proporciona instalación global, puesta en marcha y soporte técnico posventa a largo plazo.

Serie de equipos de conformado de rieles de protección para carreteras – Soluciones completas para infraestructura de seguridad vial

Descripción general de la serie

La serie de equipos de conformado de rollos de barandillas de carretera es una amplia gama de líneas de producción especializadas diseñadas para fabricar barandillas de vigas en W (2 ondas) y tres vigas (3 ondas), así como todos los accesorios relacionados, incluidos postes de canal C/U, juntas de transición y equipos de estampación de transición de 2 ondas a 3 ondas. Estas son las barreras de seguridad críticas instaladas a lo largo de carreteras, puentes, divisores medianos y carreteras de montaña en todo el mundo para evitar que los vehículos se desvíen hacia zonas peligrosas.

Cada sección de vigas en W o de tres vigas debe cumplir con estándares de seguridad vial rigurosos y no negociables—, como los de EE. UU. AASHTO M180 / NCHRP 350 o EN 1317 de Europa. Nuestro equipo está diseñado para ofrecer la precisión, velocidad y durabilidad necesarias para cumplir con estos estándares globales.

Con más de 20 años de experiencia en fabricación, ofrecemos líneas de producción totalmente automáticas controladas por PLC que integran desenrollado, nivelación, punzonado, perfilado continuo, corte hidráulico y apilamiento automático en una única operación continua.

Gama de equipos

1. Máquina formadora de rollos de barandilla de 2 ondas (viga en W)
El perfil de barrera de carretera más instalado en el mundo. La barandilla de 2 ondas presenta dos corrugaciones simétricas que crean la forma característica “W”. Los perfiles de viga en W estándar suelen tener un ancho total de 312 mm con una profundidad de aproximadamente 82–85 mm.
Aplicaciones: Carreteras, caminos nacionales, caminos rurales y tramos de grado de protección estándar.

2. Máquina formadora de rollos de barandilla de 3 ondas (tres vigas)
La barandilla de 3 ondas es un perfil más nuevo que proporciona una mayor capacidad de contención —esencialmente dos secciones de viga en W combinadas en una única barrera más fuerte. Está diseñado para secciones de alto grado de protección que requieren una resistencia superior a los choques.
Aplicaciones: Autopistas de alta velocidad, accesos a puentes, túneles, carreteras de montaña con terreno desafiante y tramos de alto grado de protección.

3. Máquina formadora de rollos de barandilla integrada de 2 y 3 ondas
Una máquina integrada de doble función que presenta un diseño de cambio modular que admite un cambio rápido entre la producción de 2 y 3 ondas. El tiempo de cambio es inferior a 20 minutos. Esto maximiza la utilización del equipo y elimina la necesidad de líneas de producción separadas.
Aplicaciones: Fabricantes que manejan pedidos diversificados con diferentes requisitos de perfil; ideal para proyectos de actualización “2 a 3”.

4. Máquina formadora de postes de barandilla de canal C/U
Equipo dedicado para producir postes de barandilla tipo C y tipo U —los elementos de soporte centrales del sistema de barandilla que soportan cargas de impacto durante las colisiones y absorben la energía del choque a través de la interacción con el suelo.
Aplicaciones: Sistemas de barrera de 2 y 3 ondas compatibles con posproducción de barandillas.

5. Equipo de estampado de juntas de transición de barandillas
Equipos de estampación especializados para producir conectores de transición utilizados entre diferentes perfiles de barandilla y entre secciones de barandilla y terminales.
Aplicaciones: Secciones de transición entre barandillas de 2 y 3 ondas, conexiones de barandilla a terminal.

6. Equipo de estampado de transición de 2 ondas a 3 ondas
Equipo de estampado dedicado para producir paneles de conexión de transición entre barandillas de 2 y 3 ondas. A medida que se acelera la tendencia de actualización a nivel nacional “2 a 3”, la demanda de componentes de transición está creciendo rápidamente.
Aplicaciones: Proyectos de mejora de carreteras que reemplazan barreras de 2 ondas con sistemas de 3 ondas de mayor especificación.

Especificaciones técnicas clave
Especificación de parámetros
Tolerancia de longitud: ±1 mm
Velocidad de formación: 5 – 20 m/min (ajustable)
Rollos niveladores: 5 – 9 rollos
Estaciones Formadoras: 12 – 20 estaciones
Espesor del material: 2,0 – 4,5 mm
Grados de material: Q235 / Q355 / acero galvanizado / acero resistente a la intemperie
Opciones de perfil: 2 ondas (haz W) / 3 ondas (tres haces) / Conmutable 2 en 1
Material del rodillo: GCr15 / Cr12MoV, HRC58-62, superficie cromada
Diámetro del eje: Φ76 – Φ110 mm
Potencia del motor: 15 – 44 kW (2 × 22 kW)
Sistema de Control: PLC totalmente automático con pantalla táctil HMI

Ventajas principales

1. Precisión intransigente – ±Tolerancia de longitud de 1 mm ——± 1 mm
La precisión de corte líder en la industria garantiza una calidad constante del producto y una instalación perfecta en el sitio. La tecnología de corte volador servo ofrece una precisión de longitud submilimétrica a altas velocidades de línea. Cada sección de la barandilla se corta según especificaciones exactas, lo que minimiza el desperdicio y elimina la necesidad de volver a trabajar.

2. Producción de alta velocidad – 5–20 m/min Velocidad de formación——5-20 m/min
El control de velocidad flexible se adapta a diferentes espesores y perfiles de materiales, equilibrando la productividad con la calidad. La máquina mantiene tolerancias estrictas incluso a velocidades más altas, lo que permite una producción continua las 24 horas.

3. Nivelación de precisión – 5–9 rodillos niveladores
El dispositivo nivelador independiente elimina la tensión del material antes del conformado, lo que garantiza un material de entrada plano y recto para una precisión de conformado óptima. Las configuraciones disponibles incluyen 3 hacia arriba/4 hacia abajo y otras disposiciones de rodillos según los requisitos de espesor del material.

4. Formación en múltiples etapas – 12–20 estaciones de formación
El perfilado progresivo de múltiples etapas garantiza una conformación del perfil suave y sin distorsiones. Más estaciones significan un mejor control sobre secciones transversales complejas, lo que resulta en una consistencia de forma de onda e integridad estructural superiores. 16 estaciones de formación es una configuración típica con rodillos GCr15 (HRC58-62) y superficies cromadas.

5. Diseño integrado 2 en 1 – una máquina, dos perfiles
Nuestra máquina integrada de 2 y 3 ondas permite a los operadores cambiar entre perfiles en menos de 20 minutos. Esto reduce significativamente la inversión de capital, ahorra espacio en la fábrica y mejora la utilización de equipos para los fabricantes que manejan diversas carteras de pedidos.

6. Proceso de preperforación y precorte
Los procesos de preperforación y precorte mejoran la eficiencia, ahorran materias primas y garantizan un posicionamiento preciso de los orificios. La unidad de punzonado proporciona patrones precisos de orificios y ranuras para pernos con una rebaba mínima para evitar interferencias con el ajuste del perno y un posible debilitamiento de la sección transversal del acero.

7. Construcción de servicio pesado
Soportes rígidos de hierro fundido con marcos de acero con vigas en H
Ejes endurecidos de 40Cr (Φ76–Φ110 mm) con mecanizado de precisión CNC
Rodillos GCr15/Cr12MoV (HRC58-62) con superficies cromadas
Transmisión por caja de cambios con accionamiento por junta universal
Configuración de doble motor (2 × 22 kW) para una distribución equilibrada de la energía
Botones de parada de emergencia y cubiertas de malla protectora en todas las piezas de la transmisión

8. Control PLC totalmente automático
Panasonic PLC con codificador Omron para medición precisa de longitud
HMI con pantalla táctil Delta o Siemens
Los operadores pueden establecer la longitud, la cantidad, las posiciones de los orificios y todos los datos de producción
Memoria de recetas para recuperación rápida de perfiles y parámetros de bobina
Protección contra sobrecarga y apagado automático al finalizar el pedido
Interfaz multilingüe (estándar inglés/chino; otros idiomas personalizables)

Cumplimiento de normas internacionales
Nuestras máquinas perfiladoras de barandillas están diseñadas para cumplir con las principales especificaciones internacionales:

Región estándar / Aplicación
Norma estadounidense AASHTO M180 para vigas de chapa de acero corrugado para barandillas de carreteras
EN 1317 Norma europea para sistemas de retención vial Sistemas de retención
MASH / NCHRP 350 Normas de pruebas de choque de EE. UU. para hardware de seguridad en carretera
GB/T 31439.1-2025/GB/T 31439.2-2025 Normas nacionales chinas para barandillas de vigas en W y tres vigas
Esto garantiza una integración perfecta en proyectos de infraestructura en América del Norte, Europa, el Sudeste Asiático, África, Medio Oriente, América del Sur y más allá.

Los patrones de orificios estándar (diseños de pernos y ranuras AASHTO/EN) se admiten mediante juegos de matrices servo. La garantía de calidad incluye verificación de geometría (profundidad de onda, ancho de banda, paso de orificio versus dibujos estándar), verificación de recubrimiento (prueba de masa de zinc, prueba de flexión, verificaciones de adhesión) y certificación de material (alineación de rendimiento/resistencia a la tracción a la clase de diseño).

Contexto del mercado global

El mercado mundial de máquinas perfiladoras de barandillas se valoró en $2.369 millones en 2025 y se proyecta que alcance los $3.400 millones para 2032, creciendo a una CAGR del 5,3%. Las ventas globales alcanzaron las 12.800 unidades en 2025, con un precio de venta promedio de aproximadamente $185.000/unidad.

El mercado más amplio de barandillas de carreteras superó los $7,26 mil millones en 2024 y se prevé que supere los $9,6 mil millones en 2031. Se proyecta que solo el mercado de construcción de barreras de seguridad en las carreteras de China alcanzará los 2.630 millones de dólares en 2031, creciendo a una CAGR del 5,43%.

Este crecimiento está impulsado por la inversión continua en infraestructura vial, la expansión de la red de carreteras y las mejoras de los estándares de seguridad en todo el mundo. Los mercados del sudeste asiático, Oriente Medio, África y América del Sur están expandiendo rápidamente sus redes de carreteras, lo que impulsa la adquisición de equipos de formación de vigas en W y de tres vigas.

Aplicaciones

Sistemas de barandillas de carreteras – Perfiles de vigas en W y de tres vigas a lo largo de autopistas y carreteras nacionales

Barreras de seguridad de puentes – Secciones y terminales de transición

Barreras medianas de carreteras – Protección de reservas centrales

Seguridad vial en túneles y montañas – Tramos curvos y terrenos desafiantes

Proyectos de mejora de infraestructura – “2 a 3” conversión de olas reemplazando barreras obsoletas con sistemas de mayor especificación

Parques logísticos y carreteras de circunvalación – Seguridad vial perimetral e interna

Servicio y soporte

20+ años de experiencia en fabricación – Trayectoria comprobada en tecnología de perfilado

Pleno cumplimiento de las normas internacionales – AASHTO, EN 1317, GB/T

Soluciones personalizables – Adaptadas a sus dibujos de perfil específicos y a los requisitos del proyecto

Precios directos de fábrica – Sin intermediarios, cotizaciones competitivas

Instalación y puesta en marcha – Configuración in situ y formación del operador

Red de servicios global – El equipo de ingeniería posee visas válidas, listas para implementarse en todo el mundo para instalación, puesta en servicio, capacitación y soporte técnico

Garantía – 1 año de garantía de la máquina

Soporte técnico de por vida – Soporte técnico en línea y disponibilidad de repuestos

Plazo de entrega – Estándar 80 días, negociable

Por qué elegirnos

Más de 20 años de experiencia en fabricación – Tecnología madura, calidad confiable

Gama completa de productos – 2 ondas, 3 ondas, 2 en 1 integrados, postes C/U, juntas de transición y equipos de estampado – suministro integral

Máquina integrada 2 en 1 – Una máquina, dos perfiles, cambio rápido (<20 min), sin inversión duplicada

Alta precisión – ±tolerancia de longitud de 1 mm, rodillos endurecidos GCr15/Cr12MoV (HRC58-62), diámetro de eje grande Φ76–Φ110 mm

Alta velocidad – 5–20 m/min velocidad de formación, capacidad de producción continua las 24 horas

Proceso de preperforación/precorte – Alta eficiencia, ahorro de material, posicionamiento preciso de los orificios

Totalmente automático – control PLC + pantalla táctil HMI, solo 1–2 operadores

Cumple con las normas internacionales – AASHTO M180, EN 1317, GB/T

Fábrica directa – Sin intermediarios, precios competitivos

Red de servicios global – Ingenieros listos para viajar por todo el mundo

¡Contáctenos hoy para obtener especificaciones detalladas, videos de referencia o una cotización personalizada según los requisitos de su proyecto!
