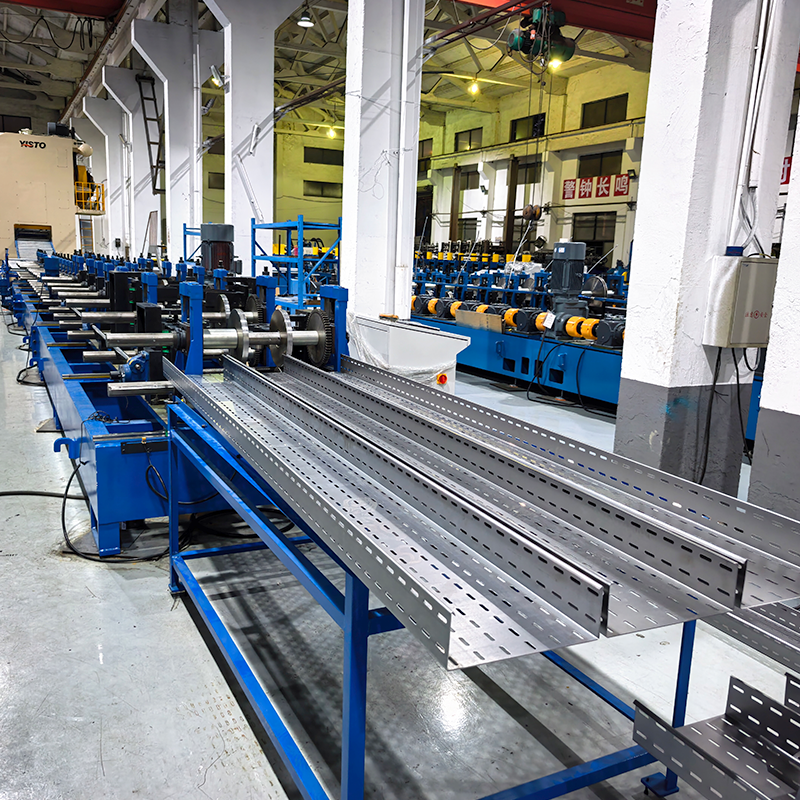

Serie de máquinas formadoras de rollos de bandejas para cables

I. Descripción general del equipo

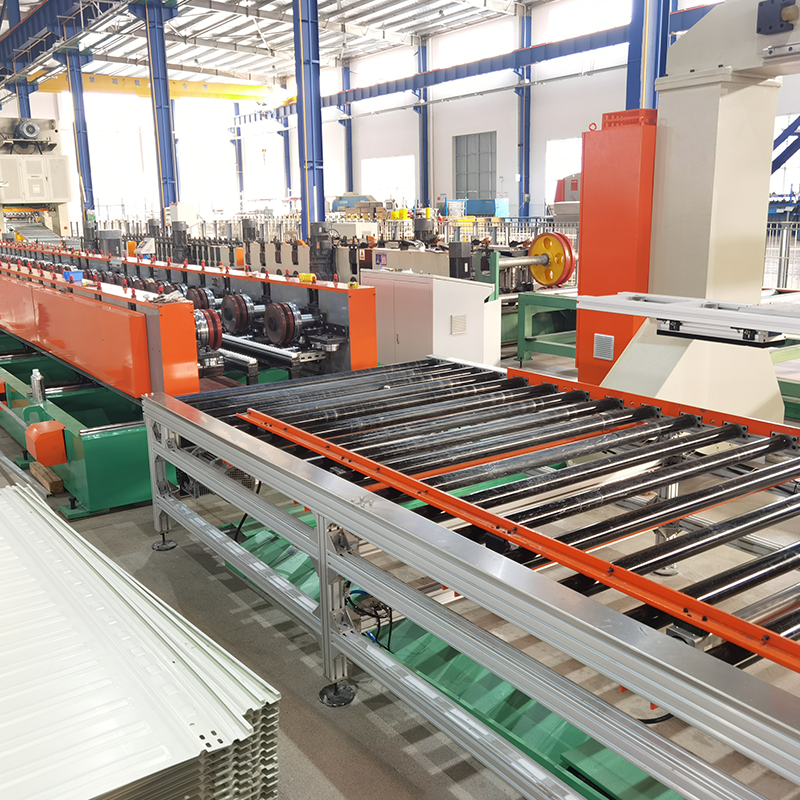

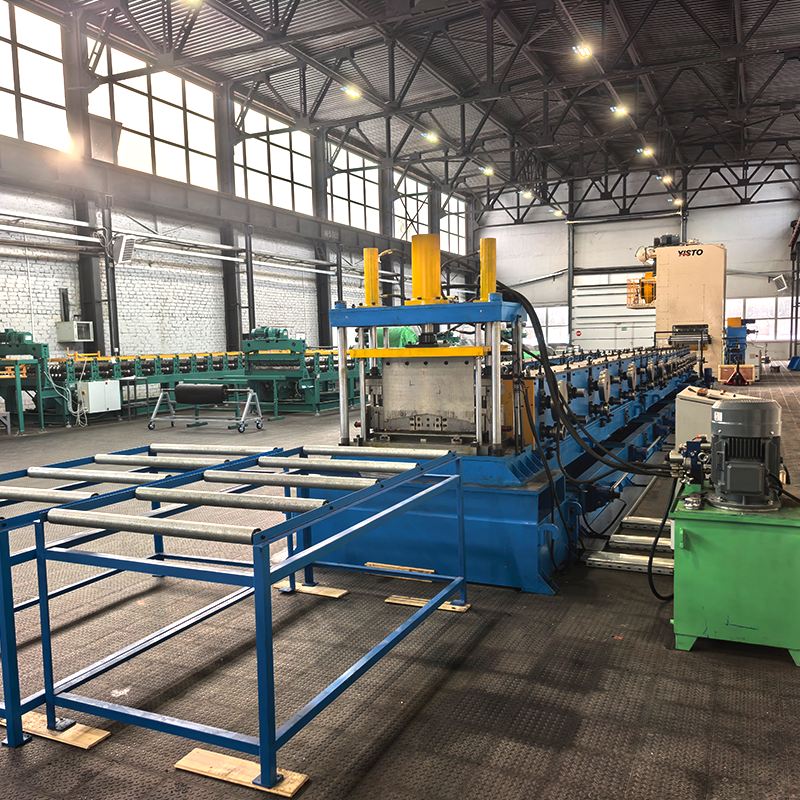

La serie de máquinas formadoras de rollos de bandejas para cables es una línea de producción automatizada de conformado de rollos en frío diseñada específicamente para la fabricación de bandejas para cables. A través de un proceso continuo de conformado por laminación en frío, el equipo transforma bobinas de tiras de acero en varios tipos de productos de bandejas para cables —como estilos de canal, bandeja, lado de escalera y placa de cubierta— en una sola pasada.

La línea de producción integrada combina múltiples procesos —incluidos desenrollado, nivelación, punzonado, conformado y corte— en un solo sistema. Utiliza un sistema de control PLC totalmente automatizado y presenta capacidades básicas como cambio automático de perfil, ajuste rápido de ancho y formación continua a alta velocidad. El equipo es compatible con una amplia gama de materias primas, incluidas tiras de acero galvanizado, láminas laminadas en frío, láminas laminadas en caliente, acero inoxidable y aluminio. Tiene capacidad para anchos de tira de 60 mm a 950 mm y espesores de 0,6 mm a 2,5 mm, cumpliendo con los requisitos de producción para diversos productos de bandejas para cables.

Los componentes clave provienen de reconocidas marcas nacionales e internacionales, lo que garantiza un rendimiento general superior y estabilidad operativa a largo plazo.

II. Áreas de aplicación
Las bandejas para cables son productos auxiliares esenciales en las industrias de energía eléctrica y construcción, ampliamente utilizados en:

Sistemas de energía: tendido de cables y soporte para centrales eléctricas, subestaciones y proyectos de transmisión y distribución de energía.

Proyectos de construcción: Sistemas de cableado eléctrico y de bajo voltaje para edificios comerciales, complejos de oficinas, hospitales, escuelas y otras instalaciones.

Instalaciones Industriales: Gestión de cables para sistemas de energía y control en diversas fábricas y minas.

Tránsito ferroviario: Instalaciones de bandejas portacables para proyectos de infraestructura a gran escala, como ferrocarriles de alta velocidad y metros.

Instalaciones de Comunicación: Gestión y protección de cables para centros de datos y estaciones base de comunicaciones.

Nuevos Proyectos Energéticos: Sistemas de transmisión y cableado de energía para centrales fotovoltaicas y parques eólicos.

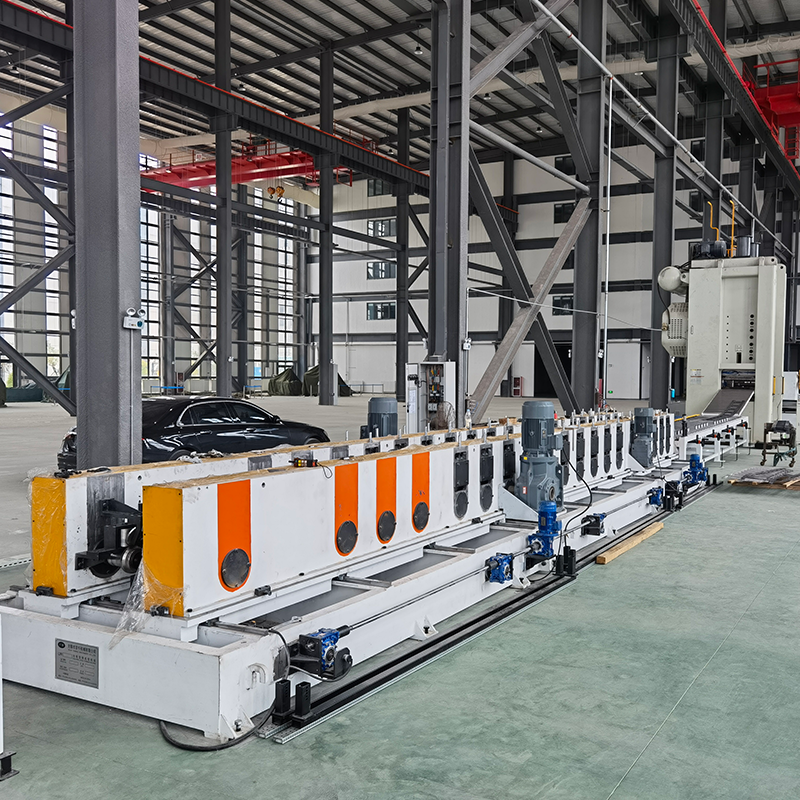

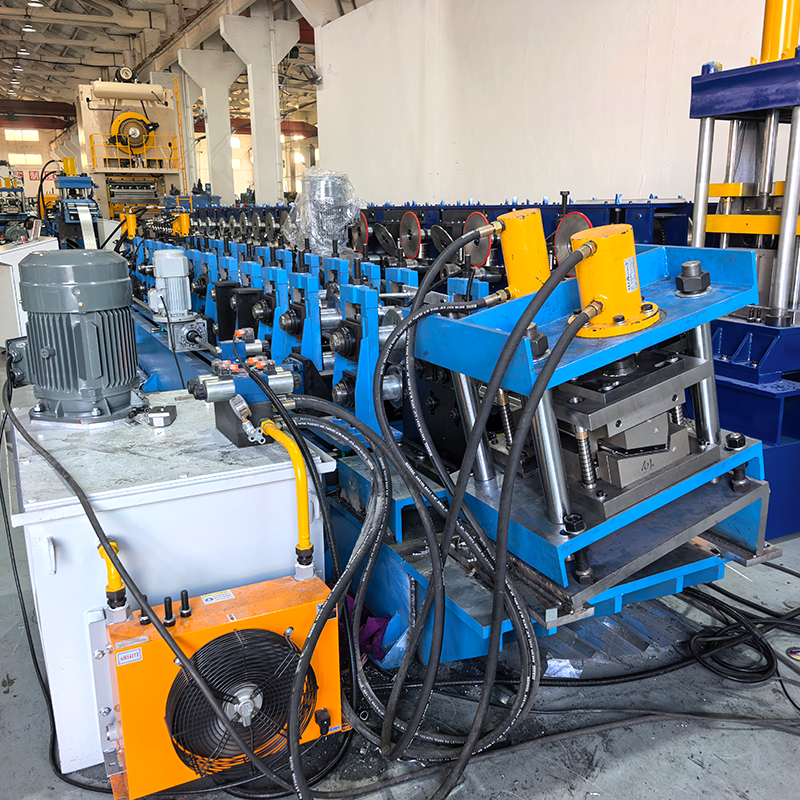

El equipo es capaz de producir una amplia gama de tipos de bandejas portacables —incluidos estilos de canal, fondo sólido (bandeja), escalera y cubiertas— para cumplir con diversos requisitos en diversas especificaciones y escenarios de aplicación.

III. Proceso de producción
El flujo del proceso de toda la línea de producción es el siguiente:

Desenrollado → Nivelación/Aplanamiento → Alimentación/Perforación servo → Alimentación guiada → Formado de rollos → Corte a medida → Descarga del producto terminado
Descripción de cada etapa:

Descripción de la función del proceso
Desenrollado: El desenrollador hidráulico soporta la bobina de acero (carga máxima: 10 toneladas) y está equipado con un brazo de sujeción neumático.
Nivelación/Aplanamiento: El nivelador multirodillo realiza un aplanamiento preciso de la tira de acero, eliminando la tensión interna para garantizar la precisión del conformado.
Servoalimentación + Perforación: El sistema servo garantiza un posicionamiento preciso de la alimentación; la prensa perforadora forma nervaduras de refuerzo inferiores o varios patrones de orificios.
Alimentación guiada: el dispositivo de guía alinea y alimenta automáticamente el material, acomodando una alimentación suave para tiras de acero de diferentes anchos.
Unidad de formación ajustable modular de conformado de rodillos; un solo conjunto de rodillos produce múltiples especificaciones de bandeja portacables, y los cambios de tamaño se logran ajustando el espacio entre rodillos y la configuración de los rodillos.
Corte a longitud: corte automático basado en longitudes preestablecidas mediante sistemas hidráulicos o mecánicos; garantiza alta precisión y bordes de corte limpios.
Descarga de producto terminado: la plataforma de descarga recibe productos terminados; garantiza un flujo de trabajo fluido y eficiente.

Toda la línea admite modos de operación tanto automáticos como manuales, lo que permite una operación sincronizada o segmentada, ofreciendo flexibilidad y facilidad de uso.

IV. Servicio y soporte
Como fabricante profesional de equipos de perfilado en frío, brindamos servicios integrales y de ciclo de vida completo —desde el análisis de necesidades iniciales hasta el inicio operativo:

1. Consulta técnica preliminar y diseño de soluciones
Ofrecemos selección personalizada de equipos y planes de diseño de líneas de producción basados en los dibujos de productos del cliente, los requisitos de capacidad de producción y las condiciones del sitio.

2. Diseño y fabricación personalizados
Admitimos personalización no estándar y diseñamos unidades complejas y especializadas de perfilado en frío adaptadas a los requisitos específicos del cliente. Cada etapa —desde el diseño de herramientas de laminación y simulación del proceso de conformado hasta la fabricación del equipo— está completamente controlada.

3. Instalación, Puesta en Marcha y Capacitación Operativa
Después de la entrega del equipo, enviamos ingenieros profesionales al sitio para su instalación y puesta en servicio. También brindamos capacitación sistemática a los operadores del cliente para garantizar un inicio rápido y una operación estable de la línea de producción.

4. Soporte técnico postventa
Ofrecemos servicios de consulta técnica a largo plazo y suministro de repuestos para garantizar que el equipo funcione de manera confiable durante todo su ciclo de vida.

5. Optimización y actualización continua
Brindamos servicios de valor agregado —como modernización de equipos y mejora de capacidad— para adaptarnos a las cambiantes necesidades de producción.

V. Ventajas principales
1. Producción multifuncional y flexible
El equipo utiliza una estructura de formación modular y ajustable; un solo conjunto de rodillos puede producir bandejas para cables de diversas especificaciones. Los ajustes de tamaño se logran modificando el ancho de apertura de la máquina formadora y la configuración de los rodillos. Se pueden acomodar productos de diferentes anchos y alturas mediante ajustes automáticos del motor, y los cambios se completan simplemente ingresando parámetros en la pantalla táctil —realizando realmente el concepto de "un conjunto de herramientas, múltiples productos"

2. Alta velocidad y eficiencia; capacidad líder en la industria
Velocidad de punzonado en línea: 2,5–5 m/min
Velocidad de formación continua: 10–15 m/min
Velocidad de perforación: 60–90 golpes/min, lo que aumenta significativamente la eficiencia de producción

3. Robusto, duradero y confiable
Los soportes de conformado cuentan con una estructura de hierro fundido sometida a un tratamiento de templado, lo que garantiza una alta resistencia y una larga vida útil.
Los ejes de rodillos están hechos de acero 40Cr, tratado térmicamente (apagado y templado) hasta una dureza de HB280.
Las matrices de conformado están hechas de acero GCr15, endurecido (extinguido) a HRC 56–62.
El sistema de accionamiento utiliza cajas de cambios; cada soporte de formación está equipado con una caja de cambios independiente, lo que garantiza un funcionamiento estable y de alta intensidad durante largos períodos.
La bancada de la máquina es una estructura de placa de acero soldada sometida a templado para eliminar tensiones internas y evitar deformaciones.

4. Control inteligente y fácil operación
Cuenta con control PLC totalmente automático con múltiples sistemas de protección de seguridad. La pantalla táctil HMI permite una configuración de parámetros intuitiva y conveniente, lo que reduce significativamente los requisitos de habilidades del operador.

5. Diseño compacto y que ahorra espacio
Toda la línea presenta un diseño racional, compacto y ocupa poco espacio, lo que la hace adecuada para varios diseños de fábrica.

6. Ecológico, de bajo ruido y energéticamente eficiente
Bajo ruido de funcionamiento; cumple con estándares de producción ecológicos, respetuosos con el medio ambiente y que ahorran energía.
