Máquina formadora de rollos de postes solares

I. Introducción al equipo

La máquina formadora de rollos de postes solares es un equipo especializado de formación de rollos en frío diseñado para la producción de postes de montaje solares fotovoltaicos (PV) (6 mm de espesor). Estos postes sirven como componentes centrales de soporte de carga del sistema de montaje fotovoltaico, soportando directamente el peso de los módulos fotovoltaicos, así como las cargas de viento y nieve; en consecuencia, su precisión de formación y resistencia estructural son factores críticos que determinan la seguridad y la vida útil de toda la central fotovoltaica.
Utilizando un proceso continuo de conformado por laminación en frío, la máquina transforma bobinas de acero de 6 mm de espesor en postes de montaje fotovoltaicos terminados. La línea de producción integrada ejecuta un flujo de trabajo completo y automatizado —que incluye desenrollado/nivelación/alimentación 3 en 1, punzonado hidráulico de múltiples estaciones, perfilado, enderezamiento, corte hidráulico con servoseguimiento y apilamiento automático— en una sola pasada.
Toda la línea cuenta con control PLC totalmente automático, lo que garantiza un funcionamiento continuo y automatizado desde el desenrollado hasta el apilamiento de productos terminados. Al integrar funciones básicas —como desenrollado/nivelación/alimentación 3 en 1, punzonado hidráulico multiestación, perfilado, enderezamiento, corte hidráulico con servoseguimiento y apilamiento automático—, el sistema automatiza todo el proceso de conversión de materia prima de 6 mm de espesor en postes listos para instalar. Este equipo, que requiere solo 1–2 operadores para su monitoreo, es esencial para los fabricantes de soportes fotovoltaicos que buscan lograr la producción automatizada de perfiles de gran calibre.

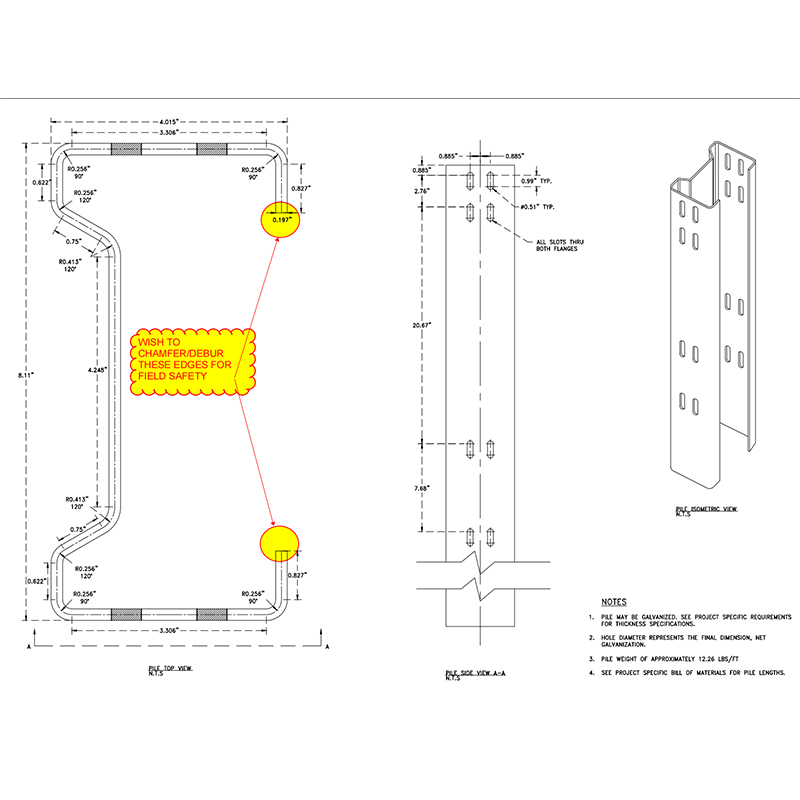

La máquina es compatible con diversos materiales, incluido acero al carbono (Q235B/Q355B), acero galvanizado y acero recubierto de aluminio, magnesio y zinc. Se adapta a espesores de material que oscilan entre 4,0 mm y 8,0 mm (con un máximo de 8,0 mm), siendo 6 mm la especificación primaria estándar. Puede producir postes con diversos perfiles de sección transversal —como formas de C, formas de U y formas de M— para cumplir con los requisitos de montaje específicos de diferentes plantas de energía fotovoltaica.

II. Principales ventajas y puntos de venta

(1) Formación en frío de placas de 6 mm de espesor para una resistencia estructural superior
Esta es la principal ventaja que distingue a este equipo de las líneas de producción convencionales para estructuras de montaje fotovoltaicas (PV) de calibre fino.
Si bien el equipo de montaje fotovoltaico estándar se limita al procesamiento de láminas delgadas (2,5–3,0 mm de espesor), este sistema está diseñado específicamente para placas de 6 mm de espesor (que manejan hasta 8 mm) y procesa materiales que varían de 4,0 mm a 8,0 mm de espesor. Los montantes de placa gruesa ofrecen mayor resistencia al rendimiento y rigidez a la flexión, lo que les permite soportar mayores cargas de viento y nieve; son particularmente adecuados para entornos exigentes, como centrales eléctricas terrestres a gran escala, regiones desérticas/de Gobi y zonas costeras con fuertes vientos. En comparación con las alternativas de calibre fino, los montantes de placa gruesa proporcionan una estabilidad estructural superior, mayor resistencia a la deformación y una vida útil más larga.
La utilización de un proceso de conformado por laminación en frío en lugar de estampado en caliente reduce los costos iniciales de inversión en equipos en aproximadamente un 30%; elimina la necesidad de equipos de calefacción y sistemas complejos de control de temperatura, lo que resulta en un menor consumo de energía. El conformado en frío no requiere calentamiento a alta temperatura, lo que maximiza la retención de las propiedades mecánicas originales del metal y al mismo tiempo ofrece ventajas significativas como alta utilización del material, precisión de conformado precisa, alta eficiencia de producción y bajo consumo de energía.

(2) Desenrollado, nivelación y alimentación integrados 3 en 1 para ahorrar espacio y costos
El sistema presenta un diseño integrado 3 en 1 que combina desenrollado, nivelación y alimentación en una sola unidad, lo que reduce significativamente el espacio requerido en la fábrica y reduce los costos de inversión en equipos. La unidad niveladora emplea nivelación de precisión de múltiples rodillos para eliminar eficazmente las tensiones internas en la placa de 6 mm de espesor, garantizando la precisión en las etapas de formación posteriores.

(3) Punzonado hidráulico multiestación: Alta fuerza y alta precisión
Diseñado específicamente para placas de 6 mm de espesor, el sistema utiliza una configuración de punzonado hidráulica de múltiples estaciones que ofrece alta fuerza de punzonado y precisión. El diseño multiestación permite la perforación simultánea de varios tipos de orificios —como orificios de montaje, orificios de conexión y orificios de posicionamiento— en una sola pasada, con una desviación posicional controlada dentro de ±0,2 mm. La secuencia del proceso de "perforación antes del conformado" garantiza una colocación precisa del orificio de acuerdo con las especificaciones antes del conformado, garantizando precisión dimensional y alta eficiencia de producción.

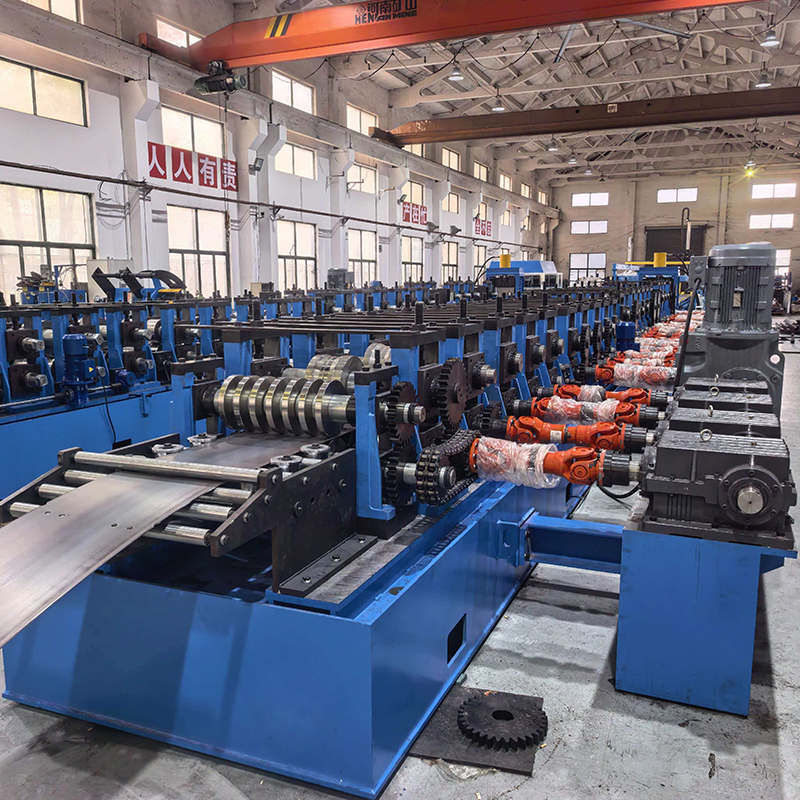

(4) Formado de rollos de múltiples pasadas: un experto en conformado de placas de gran calibre
Utiliza un proceso de conformado progresivo de rodillos en frío de múltiples pasadas con transiciones transversales diseñadas con precisión. Se abordan exhaustivamente factores clave —como las características de deformación de una placa de 6 mm de espesor, los parámetros del rodillo, la estabilidad de la sección transversal y los efectos torsionales causados por la liberación asimétrica de tensiones—. El conformado totalmente automatizado y de alta precisión con un diseño de rodillos de múltiples pasadas garantiza precisión dimensional y estabilidad estructural. Las velocidades de formación alcanzan los 20–30 metros por minuto, satisfaciendo las demandas de producción de gran volumen. El diseño de paso científicamente optimizado se adapta a una amplia gama de niveles de dureza de tiras de acero galvanizadas y preserva la integridad del recubrimiento de zinc durante el laminado.

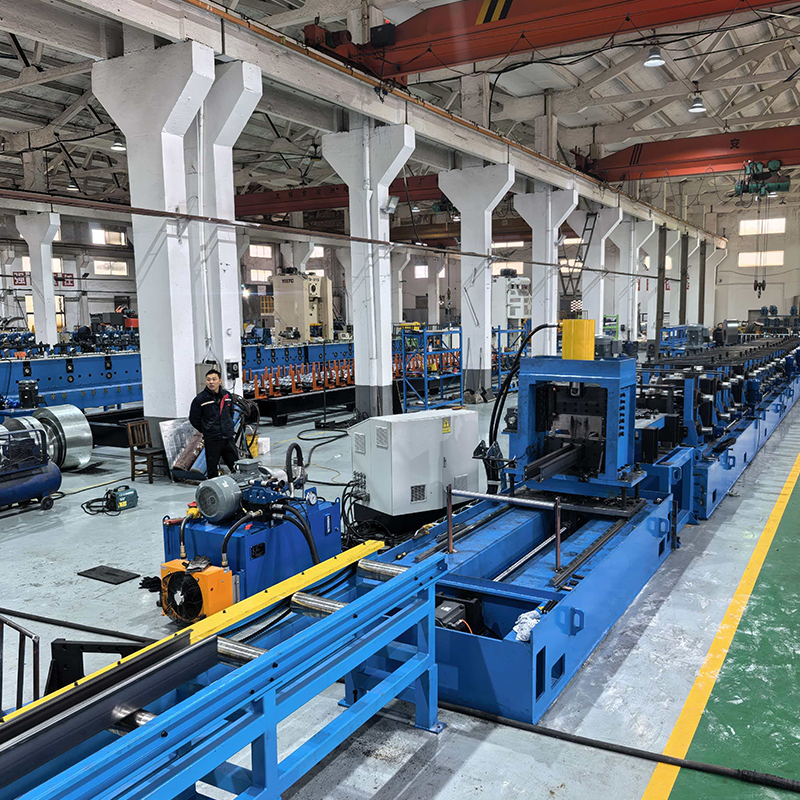

(5) Enderezamiento + corte hidráulico con servoseguimiento para dimensiones precisas
Una unidad de enderezamiento en línea garantiza la rectitud y precisión dimensional de los montantes, logrando una precisión de ±0,5 mm.

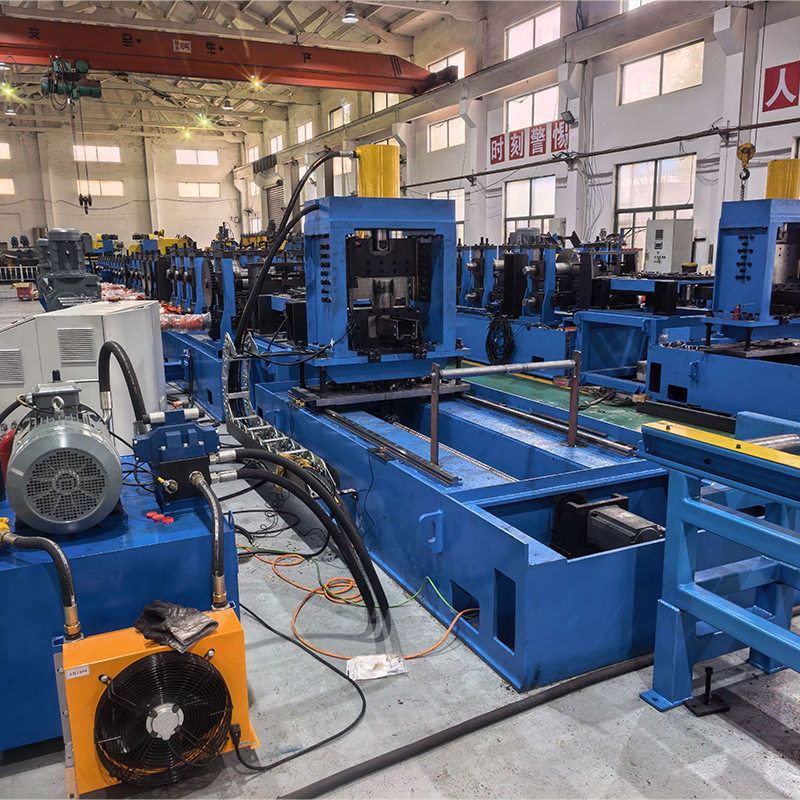

Un sistema de corte hidráulico con servoseguimiento iguala automáticamente la velocidad de movimiento de los montantes en funcionamiento continuo para realizar un corte sincronizado de longitud fija. Esto elimina la necesidad de reducir la velocidad o detener la línea, lo que garantiza una alta precisión de corte y bordes limpios y lisos. El conformado avanzado de rodillos en frío requiere un corte con servoseguimiento de alta eficiencia para evitar que las ganancias de productividad del conformado a alta velocidad se pierdan debido al tiempo de inactividad durante el corte. Las longitudes se cortan según las tolerancias de estiramiento en una sola pasada, eliminando la necesidad de procesamiento secundario. El sistema produce varios perfiles, incluidas secciones en C y en U.

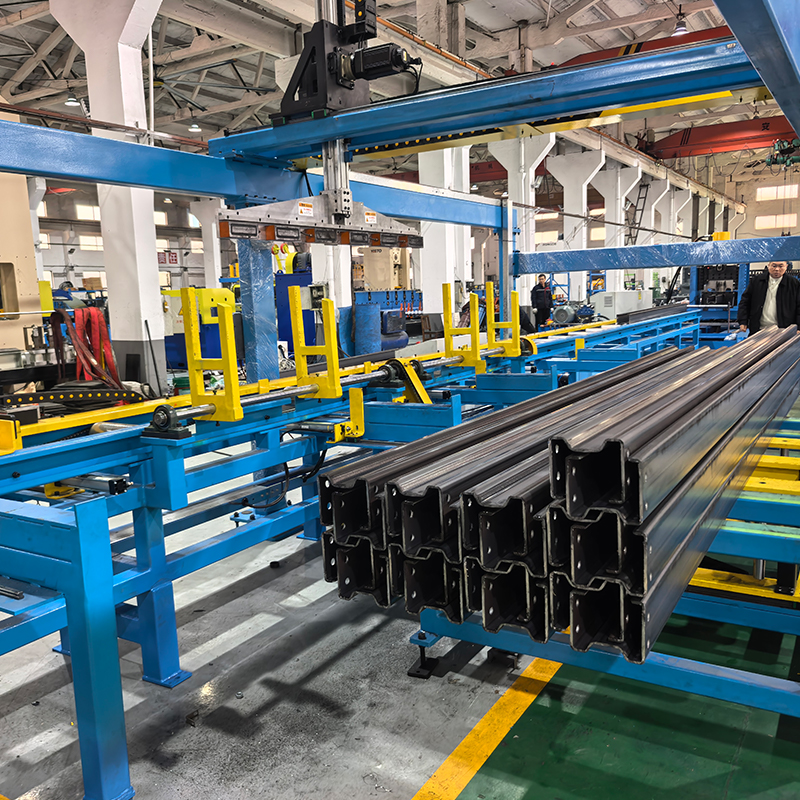

(6) Paletización automática para la producción de producto terminado limpio
Equipado con un paletizador totalmente automático, el sistema transporta automáticamente los montantes terminados a la estación de paletización. Los productos se apilan de forma ordenada y sistemática según configuraciones programadas. Se elimina la manipulación manual, lo que reduce significativamente la intensidad de la mano de obra y permite una transición fluida de la producción al almacenamiento.

(7) Control inteligente y funcionamiento fácil de usar
Cuenta con automatización PLC completa y una HMI de pantalla táctil intuitiva para una fácil configuración de parámetros. Toda la línea —desde el desenrollado hasta la paletización— está totalmente automatizada, requiriendo solo 1–2 operadores para su monitoreo. Admite cambios de perfil totalmente automáticos con un solo toque, lo que permite un cambio rápido entre especificaciones. Se pueden preprogramar múltiples tareas de producción para una operación automatizada continua. Incluye diagnóstico automático de fallas y funciones de alarma para facilitar la resolución rápida de problemas y el mantenimiento; toda la línea puede ser operada por una sola persona. 8. Robusto, duradero, estable y confiable
La base de la máquina es una estructura de acero soldada que ha sido templada para eliminar tensiones internas y evitar deformaciones.
Los soportes de conformado cuentan con una estructura de hierro fundido que ha sido templada para garantizar una alta resistencia y una larga vida útil.
Los rodillos formadores están hechos de acero Cr12MoV y han sido enfriados para lograr una dureza de HRC 56–62.
El sistema de transmisión utiliza cajas de cambios; cada soporte de formación está equipado con una caja de cambios independiente, lo que garantiza un funcionamiento estable, de alta intensidad y a largo plazo con placas de 6 mm de espesor.
Los componentes eléctricos clave provienen de marcas de renombre internacional, como Siemens (PLC) y Schneider Electric.

III. Parámetros técnicos

Parámetro del artículo
Materiales aplicables: Acero al carbono (Q235B/Q355B), chapa galvanizada, chapa revestida de Al-Mg-Zn, etc.
Espesor del material: 4,0–8,0 mm (6 mm es la especificación estándar; personalizable)
Velocidad de la línea de producción: 10–20 m/min
Precisión de formación ≤±0,5 mm
Método de punzonado: Punzonado hidráulico multiestación
Precisión de punzonado ≤±0,2 mm
Material del rollo: GCr15 / Cr12MoV (HRC 56–62)
Método de corte: Cizalla hidráulica con servoaccionamiento
Método de enderezamiento: Enderezamiento en línea
Método de apilamiento: Apilamiento totalmente automático
Sistema de control: Control PLC totalmente automático
Operadores: 1–2 personas

IV. Proceso de producción

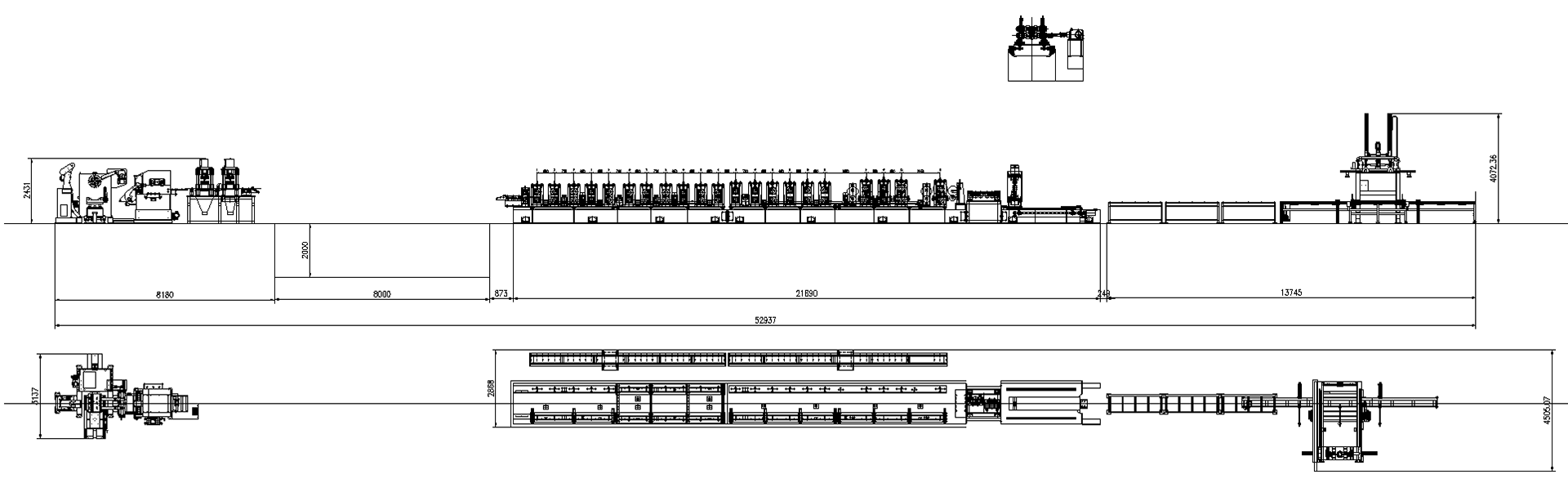

Desenrollado, nivelación y alimentación 3 en 1 → Perforación hidráulica multiestación → Formado de rollos → Enderezamiento → Servoseguimiento Cizalla hidráulica → Apilamiento automático

Descripción de los pasos del proceso
Desenrollado, nivelación y alimentación 3 en 1: el desenrollado, la nivelación y la alimentación integrados ahorran espacio y eliminan la tensión interna en placas de 6 mm de espesor.
Perforación hidráulica multiestación: Perforación hidráulica de alta fuerza; Se perforan múltiples tipos de orificios en una sola pasada en varias estaciones.
Formación de rollos: Formación progresiva de rollos en frío de múltiples pasadas; gradualmente da forma a la placa de 6 mm de espesor en el perfil vertical.
Enderezamiento: El enderezamiento en línea garantiza la rectitud y precisión dimensional de los montantes.
Cizalla hidráulica servo-seguimiento: Corte sincrónico servocontrolado; realiza cortes de longitud fija en línea sin detener la máquina.
Apilamiento automático: apila automáticamente los productos terminados para obtener un resultado ordenado.

V. Áreas de aplicación

Los postes de soporte de 6 mm de espesor producidos por la máquina formadora de rodillos en frío se utilizan ampliamente en los siguientes sectores:
Centrales fotovoltaicas terrestres a gran escala: instalaciones en desiertos, regiones de Gobi y marismas—los postes de 6 mm de espesor soportan mayores cargas de viento y nieve, lo que garantiza estabilidad estructural y confiabilidad.
Zonas costeras con fuertes vientos: regiones costeras e islas propensas a tifones—los postes de placa gruesa ofrecen una resistencia superior al viento, salvaguardando la central eléctrica.
Sistemas de seguimiento solar: Rastreadores horizontales de un solo eje y de un solo eje inclinados—los postes de 6 mm de espesor cumplen estrictos requisitos de precisión y garantizan el funcionamiento estable y a largo plazo de los sistemas de seguimiento.
Sistemas fotovoltaicos agrícolas y pesqueros: estructuras de montaje fotovoltaico instaladas sobre invernaderos agrícolas o estanques de peces—los postes de placa gruesa proporcionan una excelente resistencia a la corrosión y una alta capacidad de carga.
Energía fotovoltaica distribuida comercial e industrial: grandes tejados industriales—los postes de 6 mm de espesor garantizan la seguridad estructural de los sistemas de montaje de gran envergadura.
BIPV (Edificio-Fotovoltaica Integrada): Proyectos de construcción fotovoltaica integrada—los postes de placa gruesa permiten una integración más estrecha con la estructura del edificio.

VI. Servicio y soporte

Diseño de soluciones: selección personalizada de equipos y diseño de líneas de producción según los dibujos de productos del cliente, los requisitos de capacidad y los mercados objetivo.
Fabricación personalizada: soporte para personalización no estándar, con control total sobre todo el proceso —desde el diseño del rollo hasta la fabricación de la línea completa.
Instalación y puesta en servicio: instalación, puesta en servicio y capacitación del operador en el sitio proporcionada por ingenieros para garantizar un rápido inicio de la producción.
Soporte posventa: consulta técnica a largo plazo y suministro de repuestos; Los ingenieros poseen visas válidas y están disponibles para servicio in situ en todo el mundo en cualquier momento.
Optimización continua: servicios de modificación de equipos y actualización de capacidad disponibles para adaptarse a las cambiantes necesidades de producción.

VII. Por qué elegirnos

Casi 20 años de experiencia en fabricación: tecnología madura, procesos refinados y calidad confiable
Expertos en conformado de gran calibre: diseñado específicamente para placas de 4,0–8,0 mm de espesor; tecnología probada para conformado de placas de 6 mm
Capacidades de integración de proceso completo: entrega integral que abarca desenrollado, punzonado, conformado, nivelación, corte y apilamiento
Desenrollado, nivelación y alimentación 3 en 1: ahorra espacio e inversión al tiempo que reduce los costos generales
Punzonado hidráulico multiestación: alta fuerza y precisión, diseñado específicamente para placas de gran calibre
Corte por servoseguimiento: corte continuo en línea sin detener la línea; garantiza tanto eficiencia como precisión
Fabricante directo: sin intermediarios, ofrece una excelente relación calidad-precio
Red de servicios global: ingenieros con visas listas y capacidades de respuesta rápida
